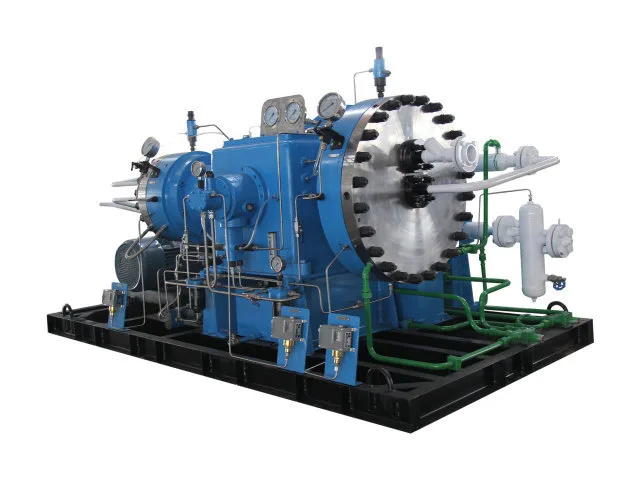

La compressione del gas industriale non è sempre una questione di semplice aumento della pressione. In molti progetti, il compressore deve funzionare tra una pressione di processo esistente e una pressione a valle specifica, mantenendo la portata richiesta e adattandosi alle proprietà del gas stesso. Il compressore a membrana Jinding GD3 è sviluppato per questo tipo di servizio. La serie comprende configurazioni che funzionano da pressioni di aspirazione molto basse a pressioni di ingresso più elevate, consentendone l'utilizzo per l'aumento della pressione del gas, il trasferimento del gas di processo, la compressione ad alta pressione e applicazioni di riempimento di gas selezionate.
La gamma di prodotti copre un'ampia capacità di flusso, rendendo GD3 adatto per applicazioni che vanno oltre la piccola compressione su scala di laboratorio, pur fornendo i vantaggi di separazione del gas associati alla tecnologia a diaframma. A seconda della configurazione selezionata, il compressore può gestire attività ad alta pressione con volumi relativamente bassi, nonché applicazioni con gas industriali a flusso più elevato.
|
Modello |
Mezzo compresso |
Portata volumetrica |
Pressione di aspirazione |
Pressione di scarico |
Velocità |
Dimensioni complessive |
Peso |
Motore elettrico |
|
|
Potenza (kW) |
Voltaggio (V) |
||||||||
|
GD3-60/11 |
Gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali |
60 |
1 atm |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0,1～0,4-5 |
80～100 |
0,01～0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1～160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1～45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2～5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1～25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4～30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40～90/1～4-100 |
40～90 |
0,1 ~ 0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50～150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70～140 |
0,1 ~ 0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1～4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10～160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
Il compressore a membrana GD3 utilizza un diaframma metallico per separare il gas di processo dal sistema di azionamento idraulico. Questo design riduce al minimo il rischio di contaminazione da olio lubrificante e supporta la compressione controllata di gas speciali con requisiti specifici di purezza, tenuta e compatibilità dei materiali.
La serie GD3 può essere configurata per diverse condizioni di pressione di ingresso e di scarico. A seconda della configurazione selezionata, le applicazioni possono includere la compressione del gas da basse pressioni di ingresso, l'aumento della pressione tra le fasi del processo e il trasferimento del gas dai sistemi di stoccaggio ad apparecchiature a pressione più elevata. Il rapporto di pressione richiesto, la portata del gas e le proprietà del mezzo sono fattori chiave per determinare la configurazione appropriata.
La scelta dell'attrezzatura dovrebbe basarsi sulle condizioni operative complete, tra cui pressione di ingresso, pressione di scarico target, capacità di flusso, composizione del gas e ciclo di lavoro, piuttosto che sulla sola pressione di scarico massima. Questi parametri aiutano a stabilire una configurazione adatta all'applicazione specifica.

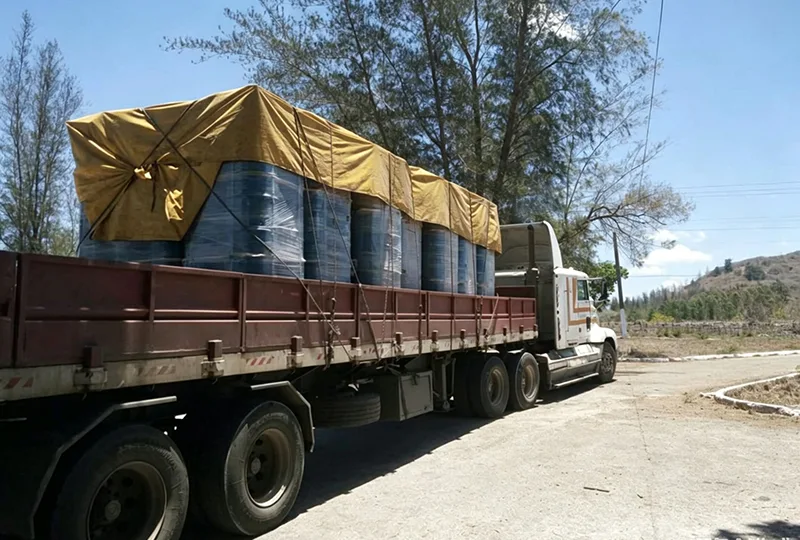

Prima della spedizione, il compressore ed i suoi componenti vengono preparati per la spedizione con un imballo selezionato in base alle dimensioni, al peso e alle esigenze di trasporto dell'apparecchiatura. Misure protettive adeguate aiutano a ridurre il rischio di danni durante la movimentazione e il trasporto.

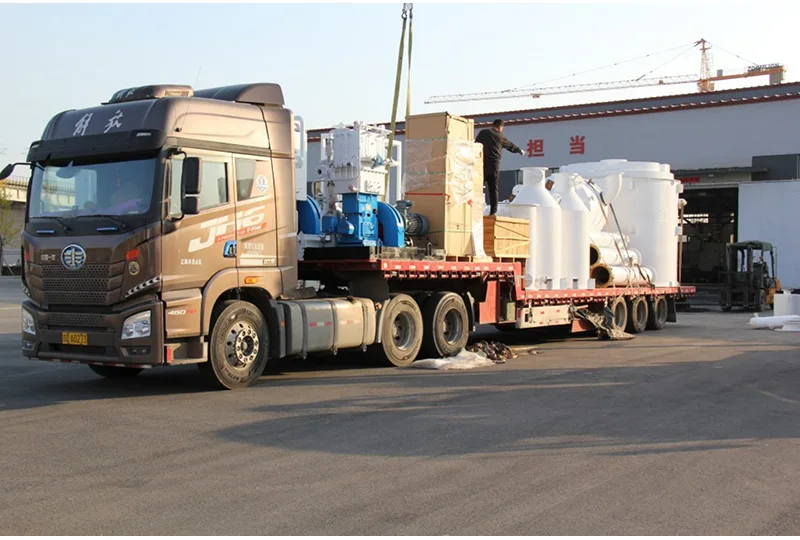

Le modalità di spedizione possono essere pianificate in base alla destinazione, al programma di consegna e alle specifiche del carico. A seconda dell'attrezzatura e del percorso, le opzioni disponibili possono includere il trasporto marittimo, ferroviario o altri metodi di trasporto adeguati. Le unità sovradimensionate o pesanti possono richiedere modalità di carico e trasporto dedicate.
Jinding coordina l'imballaggio per l'esportazione e i dettagli di consegna in base ai requisiti dell'ordine concordati. Gli accordi specifici del progetto possono includere marchi di spedizione, specifiche di imballaggio e coordinamento con lo spedizioniere designato dal cliente.
Il piano finale di imballaggio e trasporto viene confermato durante l'elaborazione dell'ordine in base al modello GD3 selezionato, alla destinazione della spedizione e ai requisiti logistici applicabili.
La serie GD3 può essere configurata per gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. La configurazione finale dipende dalle proprietà del mezzo compresso e dalle condizioni operative del progetto.
La gamma di prodotti GD3 copre un'ampia gamma di pressioni di aspirazione e mandata. A seconda del modello selezionato, le configurazioni elencate includono pressioni di ingresso molto basse e pressioni di scarico fino a circa 35,3 MPa.
I modelli GD3 rappresentativi coprono capacità di flusso da circa 20 Nm³/h a 500 Nm³/h. La capacità appropriata deve essere selezionata in base al flusso di processo richiesto e alle condizioni operative.
SÌ. Molte configurazioni GD3 sono progettate per aumentare la pressione del gas da una pressione di ingresso esistente a una pressione di processo o di stoccaggio più elevata. Per la selezione tecnica è necessario fornire la pressione di aspirazione e la pressione di scarico richieste.
Il diaframma separa il gas di processo dall'azionamento idraulico e dal sistema di lubrificazione. Durante il normale funzionamento, il gas di processo non entra direttamente in contatto con l'olio lubrificante nella camera di compressione.
Fornire il mezzo gassoso, la composizione o la purezza del gas, la pressione di aspirazione, la pressione di scarico richiesta e la portata richiesta. Anche le ore di funzionamento, le condizioni di installazione, i requisiti di raffreddamento e i requisiti elettrici possono aiutare gli ingegneri Jinding a consigliare una configurazione adeguata.
SÌ. La serie GD3 può essere configurata in base ai requisiti operativi del gas compresso e del progetto. La selezione tecnica può includere regolazioni basate sulla pressione, sul flusso, sulle proprietà del gas e sulle condizioni di installazione.
