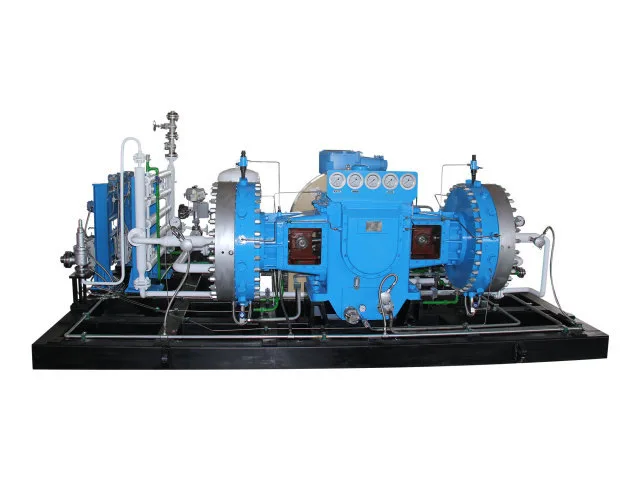

A differenza dei sistemi di compressione convenzionali in cui il gas può funzionare vicino a componenti meccanici lubrificati, il compressore a membrana GD4 utilizza la pressione idraulica per azionare il diaframma mantenendo il mezzo compresso all'interno di una camera di gas sigillata formata dal diaframma e dalla testata. Questa struttura rende GD4 adatto per applicazioni in cui è necessario considerare la contaminazione del gas, il controllo delle perdite e la compatibilità del mezzo durante la selezione dell'apparecchiatura. Jinding configura ciascun compressore in base alla pressione e alla temperatura di aspirazione, alla pressione di scarico richiesta, alla portata volumetrica, alla composizione del gas e ai requisiti operativi specifici, fornendo una soluzione più orientata all'applicazione per i progetti di compressione del gas industriale.
Il compressore a membrana GD4 utilizza un sistema meccanico e idraulico azionato da un motore per generare il movimento richiesto per la compressione del gas.
Durante il funzionamento, il motore elettrico aziona l'albero motore attraverso un sistema di pulegge. L'albero motore trasferisce il movimento attraverso la biella, facendo muovere il pistone all'interno del cilindro dell'olio con un movimento lineare alternativo. Mentre il pistone si muove, l'olio idraulico viene spostato e trasferisce la pressione al diaframma.
Il diaframma si muove quindi avanti e indietro tra il lato del gas e il lato dell'olio idraulico. Sotto l'azione delle valvole di aspirazione e scarico, ogni ciclo del diaframma completa il processo di aspirazione, compressione e scarico del gas.
Durante la corsa di aspirazione, il movimento della membrana aumenta il volume della camera del gas, consentendo l'ingresso del mezzo compresso attraverso la valvola di aspirazione. Quando la membrana si muove nella direzione opposta, il volume della camera diminuisce e la pressione del gas aumenta. Una volta che la pressione raggiunge la condizione di scarico richiesta, la valvola di scarico si apre e il gas compresso viene scaricato.
L'impianto idraulico comprende anche una funzione di compensazione dell'olio. Durante il normale funzionamento, una piccola quantità di olio potrebbe ritornare dal cilindro dell'olio al serbatoio dell'olio attraverso il gioco interno tra i componenti in movimento. La pompa dell'olio di compensazione rifornisce l'olio idraulico necessario per il movimento della membrana durante il processo di aspirazione.
Il volume dell'olio fornito è leggermente superiore alla quantità persa a causa delle normali perdite interne. L'olio in eccesso viene quindi restituito attraverso il sistema di regolazione della pressione, contribuendo a mantenere le condizioni idrauliche richieste durante il funzionamento del compressore.
|
Industria/Applicazione |
Requisito tipico di approvvigionamento |
Perché il compressore a membrana GD4 è adatto |
|
Aziende di gas industriale |
Compressione e trasferimento di gas speciali o ad elevata purezza |
Il diaframma separa il gas dal sistema dell'olio idraulico |
|
Fornitori di gas speciali |
Compressione controllata di gas rari, pregiati o speciali |
Adatto per applicazioni che richiedono la gestione controllata del gas |
|
Impianti petrolchimici |
Compressione di gas di processo con specifici requisiti di sicurezza |
Buone prestazioni di tenuta per applicazioni selezionate di gas industriali |
|
Produttori chimici |
Manipolazione di gas con proprietà chimiche diverse |
La configurazione dell'apparecchiatura può essere selezionata in base al mezzo gassoso |
|
Progetti relativi all'idrogeno e all'energia |
Compressione del gas e movimentazione della pressione in sistemi dedicati |
Adatto per requisiti di pressione e portata basati sul progetto |
|
Impianti Gas Farmaceutici e Alimentari |
Movimentazione del gas dove il controllo della contaminazione è importante |
Il gas di processo non entra direttamente in contatto con l'olio lubrificante |
|
Utenti di elettronica e gas ad elevata purezza |
Compressione di gas che richiedono un controllo di elevata purezza |
La struttura del diaframma aiuta a ridurre il rischio di contaminazione dell'olio |
|
Progetti aerospaziali |
Compressione di gas speciali per applicazioni tecniche |
Può essere configurato in base alle condizioni operative specifiche |
|
Strutture nucleari e di ricerca |
Movimentazione controllata di gas speciali e di alto valore |
Camera di compressione sigillata e struttura di separazione del diaframma |
|
Istituti di ricerca scientifica |
Compressione gas per sistemi sperimentali e tecnici |
Adatto per progetti che richiedono parametri operativi personalizzati |
|
Progetti di riempimento di bombole di gas |
Compressione prima dello stoccaggio o del riempimento |
Può essere configurato in base alle condizioni di pressione e flusso richieste |
|
Appaltatori di ingegneria e acquirenti EPC |
Selezione di compressori per progetti di gas industriali |
La configurazione tecnica può basarsi sui dati operativi del progetto |
Il compressore a membrana GD4 viene fornito con le considerazioni di conformità del prodotto applicabili per i mercati internazionali. La certificazione CE fa parte del sistema di qualificazione e certificazione di Jinding per prodotti e progetti che richiedono la documentazione di accesso al mercato pertinente.
Jinding ha sviluppato tecnologie per compressori e apparecchiature supportate da risultati tecnici brevettati. Lo sviluppo continuo del prodotto e l'esperienza ingegneristica contribuiscono alla progettazione e alla produzione di apparecchiature di compressione a diaframma per diverse applicazioni di gas industriali.
Lo sviluppo tecnico è integrato con la produzione delle apparecchiature e con i requisiti di progetto, consentendo di sviluppare configurazioni di compressori in base alle condizioni operative effettive anziché fare affidamento solo su specifiche standardizzate.
Jinding detiene una certificazione di servizio post-vendita a cinque stelle, che riflette il suo sistema di servizi consolidato per i clienti di apparecchiature industriali.
Il supporto tecnico può includere la selezione delle apparecchiature, consulenza tecnica, guida all'installazione e alla messa in servizio, formazione sul funzionamento e sulla manutenzione, supporto remoto, assistenza tecnica in loco, ispezione, manutenzione, riparazione e supporto per i pezzi di ricambio in base ai requisiti del progetto e del servizio.
Per gli acquirenti industriali, l’approvvigionamento dei compressori non riguarda solo l’apparecchiatura stessa. Anche il supporto tecnico durante l'installazione e il funzionamento può influire sulle prestazioni del progetto a lungo termine. Jinding fornisce assistenza durante l'intero ciclo di vita dell'apparecchiatura in base ai termini contrattuali e del prodotto applicabili.
La serie GD4 può essere configurata per gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. L'idoneità di una specifica configurazione di compressore dipende dalle proprietà del mezzo compresso e dalle condizioni operative.
Non si verifica alcun contatto diretto tra il gas di processo e il sistema di olio idraulico all'interno della camera di compressione. Il diaframma separa il mezzo compresso dal lato olio del compressore.
I clienti devono fornire il mezzo compresso, la pressione di aspirazione, la temperatura di aspirazione, la pressione di scarico richiesta e la portata volumetrica richiesta. Per i gas speciali dovrebbero essere fornite anche informazioni sulla composizione del gas e sulle relative proprietà fisiche e chimiche.
Il motore aziona l'albero motore e il sistema a pistone, che genera pressione idraulica all'interno del cilindro dell'olio. La pressione idraulica muove il diaframma avanti e indietro, completando ripetuti cicli di aspirazione, compressione e scarico del gas attraverso le valvole di aspirazione e scarico.
Il metodo di raffreddamento standard specificato per questa configurazione è il raffreddamento ad acqua circolante. La disposizione di raffreddamento finale deve essere confermata in base al compressore selezionato e ai requisiti del progetto.
La tensione di lavoro specificata è 380 V. I requisiti elettrici possono essere confermati durante la selezione tecnica per progetti con condizioni di installazione diverse.
La serie GD4 può essere configurata per gas infiammabili, esplosivi, tossici e altri gas speciali. Tuttavia, il mezzo compresso e le sue proprietà dovrebbero essere forniti prima della scelta dell'apparecchiatura in modo che la configurazione del compressore possa essere valutata per l'applicazione prevista.
