Nella compressione speciale dei gas, la preoccupazione principale non è solo la pressione di uscita richiesta. La contaminazione del gas, le perdite, l'affaticamento del diaframma, l'usura delle valvole e la stabilità del sistema idraulico possono influire direttamente sulla produzione. Il compressore a membrana GV3 soddisfa questi requisiti operativi attraverso l'isolamento del diaframma, una camera di compressione chiusa, una cavità della membrana ottimizzata e una stazione di pompaggio dell'olio indipendente. La struttura a V fornisce inoltre una disposizione compatta per l'installazione e la manutenzione industriale.
Per i gas tossici, infiammabili, esplosivi o corrosivi, un efficace contenimento del gas è una considerazione importante nella scelta del compressore.
Il compressore a membrana GV3 utilizza un diaframma tra la camera del gas e il sistema di azionamento idraulico. La testata e il diaframma formano la camera di compressione, separando il gas di processo dal cilindro dell'olio e dal basamento durante il normale funzionamento.
La membrana funge da elemento di tenuta mobile tra il lato gas e quello idraulico. This design helps limit direct contact between the process gas and the mechanical drive system. La selezione del materiale finale e le disposizioni di tenuta devono essere valutate in base alla composizione del gas, alla pressione operativa, alla temperatura e alla compatibilità chimica.
Il GV3 utilizza un profilo ottimizzato della cavità del diaframma progettato per adattarsi al movimento alternativo del diaframma e supportare l'efficienza volumetrica. La geometria della cavità influenza il flusso del gas all'interno della camera di compressione e le condizioni operative del diaframma.
La durata utile della membrana e della valvola del gas dipende dalle condizioni operative effettive, tra cui la composizione del gas, il rapporto di pressione, la temperatura, la frequenza operativa e le ore di funzionamento accumulate. La corretta selezione del modello, il funzionamento entro i limiti specificati e la manutenzione regolare sono importanti per le prestazioni a lungo termine.

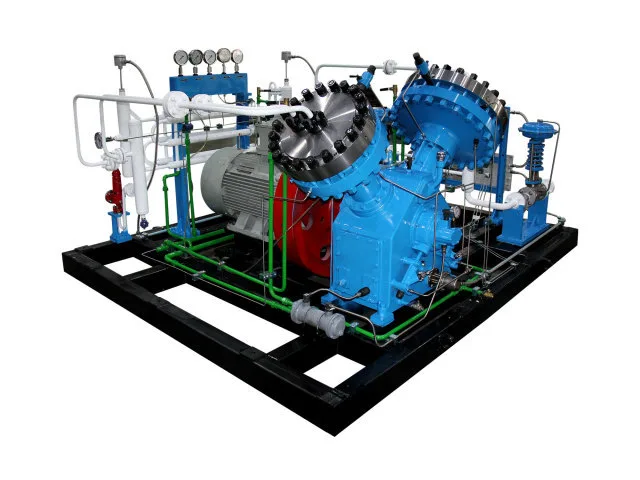

Il GV3 adotta una disposizione strutturale a forma di V intesa a fornire un layout compatto dell'apparecchiatura e un funzionamento meccanico bilanciato. Quando si integra il compressore in un sistema di gas industriale è necessario considerare le sue dimensioni complessive e la disposizione dei collegamenti.
La stazione idraulica, la sezione di compressione del gas e il sistema di trasmissione meccanica svolgono funzioni distinte all'interno dell'attrezzatura. Questa disposizione aiuta a organizzare le attività di ispezione e manutenzione, sebbene i requisiti di accesso dipendano dalla configurazione specifica.
Prima dell'installazione, verificare le dimensioni dell'apparecchiatura, la direzione delle tubazioni, i collegamenti dell'acqua di raffreddamento, l'alimentazione elettrica e gli spazi per la manutenzione. Anche l'accesso ai trasporti, i requisiti delle fondazioni e le condizioni operative del sito dovrebbero essere esaminati durante la pianificazione del layout.
Il motore aziona l'albero motore attraverso il meccanismo di trasmissione. L'albero motore e la biella convertono il movimento rotatorio in movimento alternativo del pistone nel cilindro dell'olio.
La pressione idraulica risultante trasferisce la forza al diaframma, facendolo muovere all'interno della camera a gas. Durante la corsa di aspirazione, il gas entra attraverso la valvola di ingresso. Durante la corsa di compressione, la membrana riduce il volume della camera e aumenta la pressione del gas. Quando vengono raggiunte le condizioni di scarico richieste, la valvola di uscita si apre e il gas compresso esce dalla camera.
Il sistema di compensazione dell'olio idraulico mantiene il volume di olio necessario per il movimento della membrana in base al design dell'attrezzatura.
Motore → Albero motore → Biella → Pistone cilindro olio → Olio idraulico → Membrana → Compressione gas
I seguenti dettagli di configurazione descrivono la configurazione GV3 specificata. Confirm the final parameters against the selected model and technical datasheet before ordering.
Le aree di applicazione tipiche includono la compressione di gas ad elevata purezza, il trattamento di gas speciali, il recupero e il riciclaggio del gas, i sistemi di processi chimici, le apparecchiature di laboratorio e di ricerca e i sistemi di gas legati all'energia. L'idoneità per qualsiasi gas specifico dipende dalle sue proprietà, dalla portata richiesta, dalle condizioni di ingresso, dalla pressione di scarico e dalla configurazione approvata del compressore.
Per la selezione del modello e il preventivo, fornire le seguenti informazioni:
Questi dettagli aiutano a determinare una configurazione adatta in base al punto operativo completo piuttosto che solo alla pressione o alla portata.
