Sistema di monitoraggio automatico della sicurezza dell'acetilene

Il sistema di monitoraggio automatico della sicurezza dell'acetilene fornisce una supervisione centralizzata delle apparecchiature e delle condizioni di sicurezza durante tutto il processo di produzione dell'acetilene. A seconda della configurazione dell'impianto, le funzioni di monitoraggio possono coprire apparecchiature ausiliarie come tenute idrauliche, depuratori ed essiccatori ad alta pressione, insieme ad altre unità di processo rilevanti. Il sistema PLC elabora le informazioni operative in tempo reale, gestisce le funzioni di allarme e controllo configurate e registra i dati di monitoraggio. Gli operatori possono visualizzare il processo di produzione e utilizzare le funzioni disponibili tramite un touch screen LCD, con l'interfaccia presentata come un diagramma di flusso del processo 3D. L'ambito complessivo del monitoraggio e il grado di automazione vengono determinati in base alle apparecchiature e ai requisiti di controllo del cliente.

Ambito di monitoraggio e controllo PLC

Il sistema monitora le condizioni operative selezionate e gli stati relativi alla sicurezza delle apparecchiature utilizzate nella produzione di acetilene. A seconda della configurazione del processo, l'ambito del monitoraggio può includere:

• Sigilli d'acqua
• Apparecchiature per la purificazione dell'acetilene
• Essiccatori ad alta pressione
• Altre apparecchiature ausiliarie che richiedono un monitoraggio centralizzato
• Parametri operativi e condizioni di sicurezza specifici del progetto

I segnali delle apparecchiature selezionate e le informazioni operative sono integrati in una piattaforma PLC centrale, consentendo agli operatori di rivedere le condizioni rilevanti lungo la linea di produzione da un'unica interfaccia di controllo.

Il sistema PLC supporta il monitoraggio in tempo reale, la gestione degli allarmi e le funzioni di controllo automatico specificate per il progetto. Quando un parametro monitorato o lo stato di un'apparecchiatura raggiunge una condizione di allarme configurata, il sistema può avvisare l'operatore. Laddove sono incluse funzioni di controllo automatico o di interblocco, il PLC può eseguire le azioni corrispondenti secondo la logica di controllo approvata.

I punti di monitoraggio, le soglie di allarme e le risposte di interblocco sono determinati dalla progettazione del processo del cliente, dalla configurazione dell'apparecchiatura e dai requisiti di sicurezza applicabili. Non si dovrebbe presumere che siano identici per ogni pianta di acetilene.

Interfaccia operatore e registrazione dati

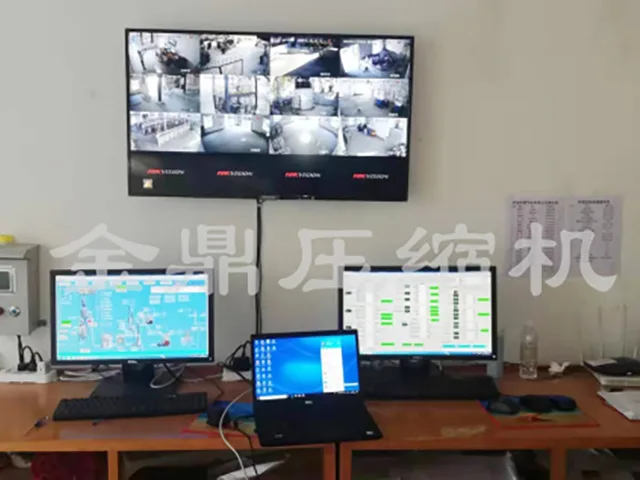

L'interfaccia operatore è dotata di un touch screen LCD con visualizzazione del flusso di processo 3D. Presenta visivamente il processo di produzione e le apparecchiature collegate, aiutando gli operatori a rivedere le informazioni di monitoraggio e ad accedere alle funzioni fornite dalla configurazione di controllo senza fare affidamento esclusivamente su letture numeriche separate o schermate delle singole apparecchiature.

Il sistema PLC può anche registrare automaticamente i dati di monitoraggio configurati e gli eventi di allarme. Il personale autorizzato può accedere alle informazioni archiviate per esaminare le condizioni operative delle apparecchiature e indagare su eventi anomali, fornendo riferimenti storici oltre alle note del manuale o alla memoria dell'operatore.

Le funzioni di visualizzazione disponibili, i dati registrati e le modalità di conservazione dei record dipendono dalla configurazione del sistema.

Configurazione personalizzata di monitoraggio e automazione

Jinding configura l'ambito del monitoraggio e il livello di automazione in base alla disposizione del processo, alle apparecchiature ausiliarie e ai requisiti operativi del cliente. Il sistema non è limitato ad un'unica configurazione fissa.

La personalizzazione può coinvolgere le seguenti aree:

A chi è adatto questo sistema?

Il sistema è adatto ai clienti che necessitano di monitoraggio e automazione centralizzati per una linea di produzione di acetilene, tra cui:

· Impianti di produzione di acetilene che richiedono una supervisione di sicurezza centralizzata

· Produttori di gas industriali che utilizzano apparecchiature di produzione legate all'acetilene

· Nuovi progetti di impianti in cui il monitoraggio e il controllo automatico vengono incorporati nella progettazione del processo

· Impianti esistenti sottoposti ad aggiornamenti di automazione

· Strutture con più unità ausiliarie che devono essere monitorate da una piattaforma di controllo comune

· Clienti che richiedono funzioni di monitoraggio e interblocco PLC personalizzate

Per l'approvvigionamento, le informazioni più utili sono il flusso di processo esistente o pianificato, l'elenco delle apparecchiature, i punti di monitoraggio richiesti, i requisiti di allarme e il livello desiderato di controllo automatico.

Domande frequenti

1. Cosa monitora il sistema di monitoraggio automatico della sicurezza dell'acetilene?

Monitora le apparecchiature pertinenti e le condizioni di sicurezza nel processo di produzione dell'acetilene. A seconda del progetto, ciò può includere tenute idriche, depuratori, essiccatori ad alta pressione e altre apparecchiature ausiliarie.

2. In che modo il sistema esegue il monitoraggio in tempo reale?

I segnali di monitoraggio configurati vengono gestiti tramite il sistema di controllo PLC. Le informazioni operative possono essere visualizzate agli operatori in tempo reale, mentre le funzioni di allarme e controllo configurate sono gestite attraverso lo stesso sistema.

3. Il sistema può rispondere automaticamente a condizioni anomale?

Sì, se nella configurazione del progetto sono incluse funzioni di controllo automatico o di interblocco. La risposta specifica dipende dai requisiti di processo del cliente e dalla logica di controllo concordata.

4. Come interagisce l'operatore con il sistema?

Il sistema utilizza un touch screen LCD con un'interfaccia del flusso di processo 3D. Gli operatori possono visualizzare il processo produttivo, verificare le condizioni monitorate e accedere alle funzioni di controllo integrate nel sistema.

5. Le registrazioni del monitoraggio e degli allarmi vengono salvate automaticamente?

SÌ. I dati di monitoraggio e allarme possono essere registrati automaticamente e accessibili successivamente per la revisione.

6. Il sistema di monitoraggio PLC è una configurazione standard fissa?

No. L'ambito del monitoraggio e il grado di automazione possono essere personalizzati in base alle apparecchiature del cliente, alla disposizione del processo e ai requisiti di controllo.

7. È possibile includere tenute idriche, depuratori ed essiccatori ad alta pressione?

Possono essere inclusi quando le loro funzioni di monitoraggio e controllo rientrano nei requisiti del progetto. L'ambito finale dipende dalla configurazione dell'apparecchiatura e dai segnali di monitoraggio disponibili.

8. Quali informazioni sono necessarie per un preventivo per un sistema di monitoraggio?

I clienti devono fornire il flusso del processo dell'acetilene, l'elenco delle apparecchiature, i punti di monitoraggio richiesti, i requisiti di allarme, i requisiti di controllo automatico o di interblocco e informazioni su eventuali sistemi di controllo esistenti per progetti di retrofit.
