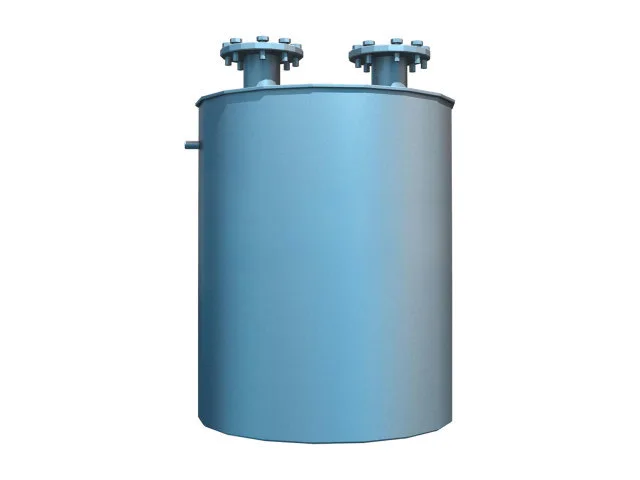

La disposizione di tenuta dell'acqua in avanti e indietro viene utilizzata come parte del sistema di sicurezza della tubazione. Le tenute idrauliche di sicurezza sono installate in posizioni selezionate tra le diverse sezioni del processo per fornire separazione e protezione.
In condizioni operative normali, l'acetilene segue il percorso del flusso del gas progettato. Quando si verificano condizioni anomale, la tenuta idraulica fornisce un'ulteriore barriera tra le sezioni collegate. Questa disposizione può aiutare a limitare l'influenza di un incidente sulle apparecchiature adiacenti e contribuisce alla progettazione di sicurezza complessiva del sistema dell'acetilene.
I sistemi di produzione e lavorazione dell'acetilene possono includere apparecchiature sia a bassa pressione che ad alta pressione. È possibile installare una tenuta idraulica di sicurezza tra diverse sezioni di pressione per fornire un'ulteriore separazione del processo. Se si verifica una condizione anomala su un lato della tubazione, lo scopo dell'accordo è ridurre la possibilità che tale condizione influisca direttamente sulle apparecchiature sull'altro lato.
Il processo dell'acetilene collega più apparecchiature tramite tubazioni. Le sigilli d'acqua introducono ulteriori punti di protezione all'interno di questo percorso. Invece di fare affidamento solo sulle apparecchiature collegate stesse, il sistema di tubazioni comprende una barriera di sicurezza intermedia tra le sezioni di processo selezionate.
In caso di incidente che coinvolga apparecchiature o tubazioni situate dietro una tenuta idraulica di sicurezza, la disposizione può fornire un certo effetto isolante e ritardante di fiamma.
La disposizione di tenuta dell'acqua avanti e indietro funziona insieme ad altri componenti di sicurezza utilizzati in un impianto di acetilene. A seconda della progettazione del processo, questi possono includere strumenti di monitoraggio della pressione, valvole di intercettazione, rompifiamma, valvole di sicurezza, apparecchiature di monitoraggio automatico e altri dispositivi di protezione.
Una tubazione continua di acetilene collega le diverse fasi del processo produttivo. Sebbene ciascuna macchina svolga una funzione separata, il movimento del gas crea una connessione fisica tra il generatore, l'attrezzatura di stoccaggio, il sistema di purificazione, l'attrezzatura di essiccazione, il compressore e la sezione di riempimento. Ecco perché la protezione delle tubazioni merita la stessa attenzione delle principali apparecchiature di processo.
L'importanza di una disposizione di tenuta idraulica in avanti e inversa può essere compresa in diversi modi:
· Introduce un'ulteriore separazione tra le apparecchiature collegate.
· Aiuta a isolare diverse sezioni di pressione.
· Aggiunge un punto protettivo all'interno della tubazione dell'acetilene.
· Può aiutare a ridurre l'influenza di condizioni anomale sulle apparecchiature di processo adiacenti.
· Supporta la progettazione di sicurezza dell'intero sistema di produzione e movimentazione dell'acetilene.

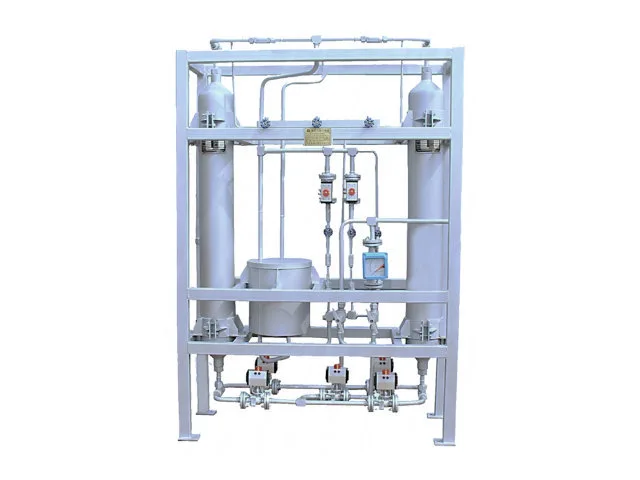

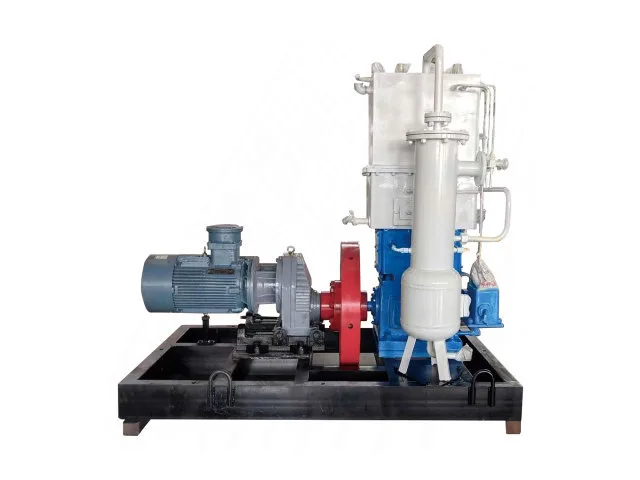

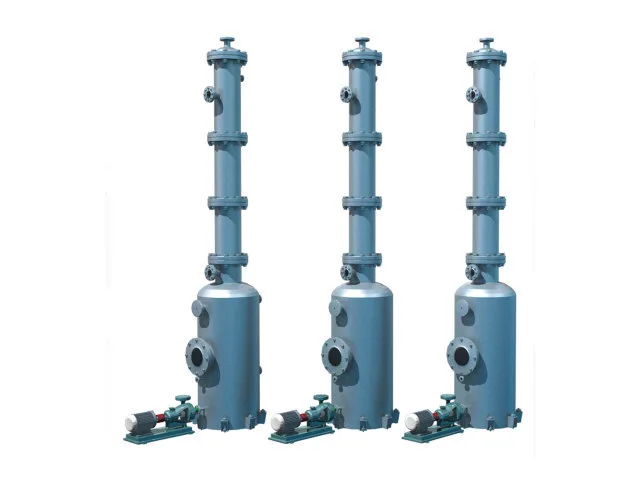

1. Generatore di acetilene → 2. Serbatoio dell'acqua di alto livello → 3. Guarnizione di sicurezza dell'acqua → 4. Supporto del gas → 5. Guarnizione di sicurezza dell'acqua → 6. Torre di purificazione 1 → 7. Torre di purificazione 2 → 8. Torre di neutralizzazione → 9. Essiccatore a bassa pressione → 10. Compressore dell'acetilene → 11. Separatore olio-acqua → 12. Setaccio molecolare Essiccatore → 13. Sistema di riempimento dell'acetilene
Dopo la generazione dell'acetilene, il gas si muove attraverso l'apparecchiatura a monte e passa attraverso una tenuta idraulica di sicurezza prima di entrare nel contenitore del gas. Un'altra tenuta idraulica di sicurezza è posizionata prima che il gas entri nel processo di purificazione a valle.
Da lì, l'acetilene prosegue attraverso la purificazione, la neutralizzazione, l'essiccazione a bassa pressione, la compressione, la separazione, l'essiccazione con setaccio molecolare e infine il sistema di riempimento.

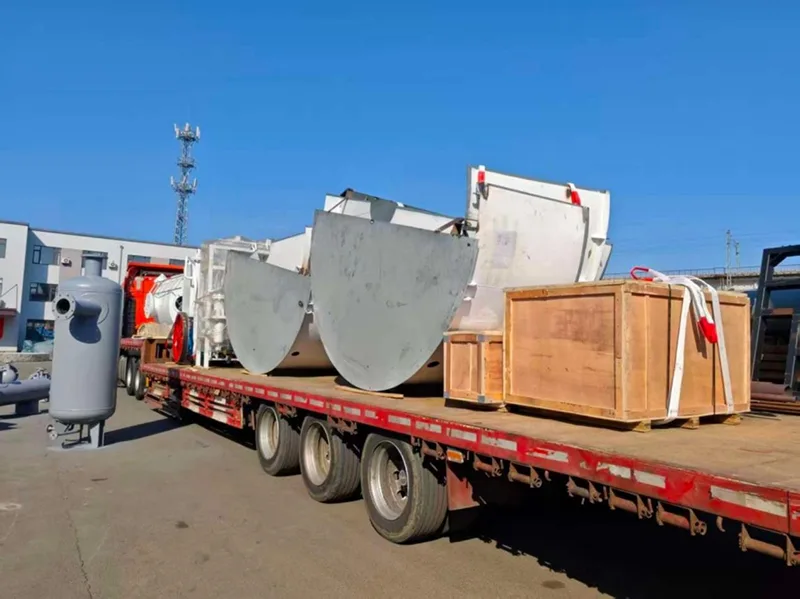

Jinding può coordinare la preparazione e la consegna delle attrezzature in base allo scopo del progetto.
La base produttiva di Jinding a Dandong supporta la produzione e la fornitura di compressori industriali e apparecchiature per l'acetilene, consentendo il coordinamento delle relative apparecchiature all'interno di un più ampio accordo di fornitura del progetto.
Stai pianificando una nuova linea di produzione di acetilene o aggiornando una stazione esistente?
Invia a Jinding il flusso di processo, i requisiti di produzione e le informazioni disponibili sul sito per discutere una disposizione adeguata di tenuta dell'acqua in avanti e inversa.
Jinding può fornire consulenza tecnica e supporto per le apparecchiature per la generazione, la purificazione, l'essiccazione, la compressione, lo stoccaggio, il riempimento, il monitoraggio della sicurezza dell'acetilene e i relativi progetti sui gas industriali.
