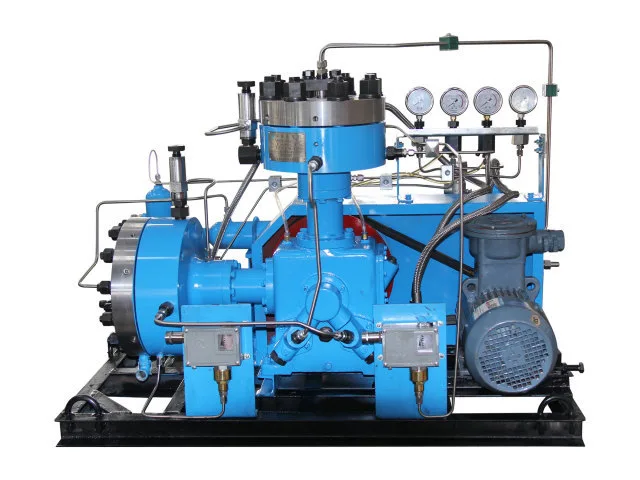

Il compressore a membrana GL0 è costruito attorno a un requisito pratico: gestire volumi di gas relativamente piccoli in diverse condizioni di pressione. Alcuni progetti richiedono solo frazioni di metro cubo all'ora, mentre altri necessitano di diversi metri cubi all'ora ma con una pressione di scarico notevolmente più elevata. Per questo motivo, i modelli di compressori a membrana GL0 forniscono molteplici combinazioni di portata, pressione di aspirazione e pressione di scarico, consentendo di selezionare l'apparecchiatura in base all'effettivo processo del gas anziché scegliere semplicemente una capacità standard.
|
Modello |
Mezzo compresso |
Portata volumetrica |
Pressione di aspirazione |
Pressione di scarico |
Velocità |
Dimensioni complessive |
Peso |
Motore elettrico |
|
|
Potenza (kW) |
Voltaggio (V) |
||||||||
|
GL0-0,3/100 |
Gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali |
0.3 |
1 atm |
9.8 |
400～430 |
1350×750×900 |
0.4 |
2.2 |
≈380 |
|
GL0-1/2.5~60 |
1 |
0.25 |
6 |
3 |
|||||
|
GL0-1/200 |
1 |
1 atm |
19.6 |
2.2 |
|||||
|
GL0-1/160 |
1 |
1 atm |
15.7 |
2.2 |
|||||
|
GL0-3/8 |
0,07 ~ 1,2 |
1 atm |
0.8 |
2.2 |
|||||
|
GL0-1.3/1.2～160 |
1.3 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-1.3/6.5～100 |
1.3 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/6.5～100 |
1.5 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1,5/5~100 |
1.5 |
0.5 |
9.8 |
2.2 |
|||||
|
GL0-1.6/12 |
1.6 |
1 atm |
1.2 |
2.2 |
|||||
|
GL0-1.6/1.2～160 |
1.6 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/1.2～160 |
2 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/6.5~100 |
2 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-2/10～140 |
2 |
1.0 |
13.7 |
2.2 |
|||||
|
GL0-2/12～160 |
2 |
1.2 |
15.7 |
2.2 |
|||||
|
GL0-2/13～200 |
2 |
1.3 |
19.6 |
3 |
|||||
|
GL0-2/12 |
2 |
1 atm |
1.2 |
2.2 |
|||||
|
GL0-2/2～80 |
2 |
0.2 |
8 |
3 |
|||||
|
GL0-2.8/8~400 |
2.8 |
0.8 |
39.2 |
3 |
|||||
|
GL0-3/2～150 |
3 |
0.2 |
14.7 |
3 |
|||||
|
GL0-5/6～160 |
5 |
0.6 |
15.7 |
2.2 |
|||||
Per molti progetti specializzati sul gas, l'acquisto di un compressore più grande semplicemente perché la pressione di scarico è elevata può creare costi di apparecchiature e requisiti di installazione inutili.
La serie di compressori a membrana GL0 affronta uno scenario di approvvigionamento diverso.
Fornisce capacità di flusso relativamente piccole pur mantenendo la capacità di gestire pressioni di scarico elevate. Ad esempio, la configurazione GL0-2.8/8 ～ 400 combina una portata nominale di 2,8 Nm³/h con una pressione di scarico di 39,2 MPa.
Questo tipo di configurazione è particolarmente rilevante quando il fabbisogno di gas è limitato in volume ma impegnativo in pressione.
Il modello GL0-0.3/100 elencato ha dimensioni complessive di 1.350 × 750 × 900 mm e un peso di circa 0,4 t, a dimostrazione del posizionamento compatto della serie.
Anche altri modelli sono progettati per capacità di gestione del gas relativamente piccole.
Per gli acquirenti che lavorano con spazi di installazione limitati, sistemi pilota o apparecchiature per gas specializzate, l'ingombro del compressore può rappresentare un'importante considerazione di acquisto insieme alla pressione e al flusso.
|
Acquirente o Applicazione |
Perché la serie GL0 potrebbe essere adatta |
|
Compagnie di gas speciali |
Compressione di piccoli volumi con diversi requisiti di pressione |
|
Laboratori |
Gamma di capacità adatta per sistemi di gas sperimentali e di ricerca |
|
Istituti di ricerca |
Condizioni operative flessibili per progetti specializzati sul gas |
|
Sistemi di riempimento gas |
Configurazioni ad alta pressione per requisiti di riempimento selezionati |
|
Aziende chimiche |
Compressione di gas di processo o speciali soggetti a valutazione media |
|
Utenti di gas ad elevata purezza |
La separazione della membrana aiuta a prevenire il contatto diretto tra il mezzo compresso e l'olio lubrificante |
|
Piante Pilota |
Gamma di capacità adatta per lo sviluppo di processi su piccola scala |
|
Integratori di apparecchiature |
Configurazioni di compressori compatti per l'integrazione in sistemi di gas specializzati |
Il nostro compressore a membrana GL0 include molte combinazioni di pressione diverse poiché la selezione del compressore dovrebbe iniziare con le condizioni operative effettive.
1. Pressione di aspirazione
2. Temperatura di aspirazione
3. Pressione di scarico richiesta
4. Portata volumetrica richiesta
5. Mezzo gassoso compresso
6. Requisiti operativi specifici del progetto
Quando il gas è un mezzo speciale, è necessario indicarne anche la composizione e le relative proprietà fisiche e chimiche.
Queste informazioni consentono di valutare la configurazione del compressore in base all'applicazione reale anziché selezionare l'apparecchiatura basandosi solo sul numero di modello.
I modelli GL0 elencati coprono portate volumetriche da 0,3 Nm³/h a 5 Nm³/h.
La pressione di scarico massima elencata è 39,2 MPa, disponibile sul modello GL0-2.8/8 ～ 400.
La serie GL0 è posizionata principalmente per la compressione di gas di volume relativamente piccolo. Gli acquirenti che necessitano di portate significativamente più elevate possono prendere in considerazione altre serie di compressori a membrana in base alle loro esigenze operative.
La serie può essere valutata per gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali.
SÌ. Diverse configurazioni elencate utilizzano la pressione atmosferica come condizione di aspirazione.
Fornire il mezzo compresso, la pressione di aspirazione, la temperatura di aspirazione, la pressione di scarico richiesta, la portata richiesta e i relativi requisiti di utilizzo. Per i gas speciali devono essere fornite anche informazioni sulla composizione e sulle proprietà fisiche e chimiche.
