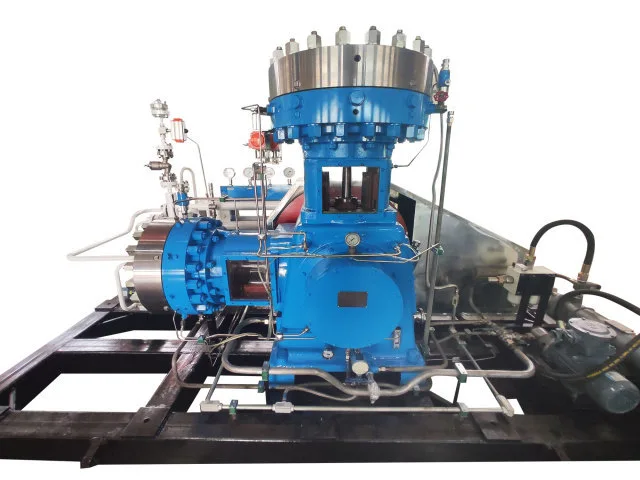

Compressore a membrana GL4

Il compressore a membrana GL4 combina un layout meccanico a forma di L con la tecnologia di separazione del gas a diaframma. Il manovellismo motorizzato trasferisce la pressione idraulica al diaframma, consentendo la compressione del gas all'interno di una camera sigillata senza contatto diretto con l'olio lubrificante. Rispetto ai sistemi di compressione alternativi convenzionali, la configurazione a L fornisce un migliore equilibrio di potenza e un funzionamento più fluido, rendendo il compressore adatto alla compressione continua di gas industriali dove la stabilità operativa e la pulizia del gas sono importanti.

Struttura a forma di L per una compressione stabile

La principale caratteristica strutturale del compressore a membrana GL4 è la disposizione del cilindro a forma di L. Questa configurazione combina le caratteristiche operative delle strutture verticali e orizzontali e aiuta a migliorare l'equilibrio meccanico durante il funzionamento alternativo.

Per gli utenti industriali, ciò significa che il compressore è costruito tenendo conto di qualcosa di più dei semplici requisiti di pressione e flusso. Quando si seleziona la serie GL4 per un sistema di compressione del gas, vengono presi in considerazione anche il movimento stabile, il carico meccanico bilanciato e il funzionamento più fluido.

Design di compressione a due stadi

La serie GL4 utilizza una struttura di compressione a due stadi. Il gas viene compresso progressivamente anziché completare l'intero aumento di pressione in un singolo stadio di compressione.

Questa disposizione supporta applicazioni in cui i requisiti di pressione e le caratteristiche del gas devono essere considerati insieme. La configurazione finale può essere selezionata in base alla pressione di aspirazione, alla pressione di scarico, al flusso volumetrico richiesto, al mezzo gassoso e alle condizioni operative.

Come funziona il GL4

Il motore elettrico aziona l'albero motore attraverso il sistema di trasmissione. L'albero motore converte il movimento rotatorio nel movimento alternativo del pistone all'interno del cilindro dell'olio idraulico.

Mentre il pistone si muove, l'olio idraulico trasferisce la pressione al diaframma, facendolo muovere avanti e indietro. Il movimento del diaframma modifica il volume della camera a gas. Durante la corsa di aspirazione, il gas entra attraverso la valvola di ingresso. Durante la corsa di compressione, il volume della camera diminuisce e la pressione del gas aumenta. Una volta raggiunta la pressione richiesta, la valvola di scarico si apre e il gas compresso esce dalla camera.

Un sistema di compensazione dell'olio mantiene il volume di olio idraulico richiesto durante il funzionamento. L'olio in eccesso viene regolato e restituito attraverso il sistema di controllo della pressione, consentendo al diaframma di agire contro la testata come richiesto durante il ciclo di compressione.

Camera di compressione del gas senza olio

Il gas compresso è fisicamente separato dall'olio idraulico tramite la membrana.

Questa separazione è uno dei motivi principali per cui i compressori a membrana vengono utilizzati per i gas che non tollerano la contaminazione da olio lubrificante. Il gas di processo rimane all'interno della camera di compressione sigillata e non entra direttamente in contatto con i componenti di azionamento lubrificati.

La camera chiusa del cilindro garantisce inoltre prestazioni di tenuta affidabili, il che è particolarmente importante quando si maneggiano gas ad elevata purezza, gas tossici, gas infiammabili, gas corrosivi e altri fluidi speciali.

Gas compressi idonei

Il compressore a membrana GL4 può essere configurato per applicazioni che coinvolgono:

· Gas di elevata purezza

· Gas inerti

· Gas infiammabili ed esplosivi

· Gas tossici e nocivi

· Gas corrosivi

· Gas rari e preziosi

· Altri gas industriali speciali

Configurazione operativa principale

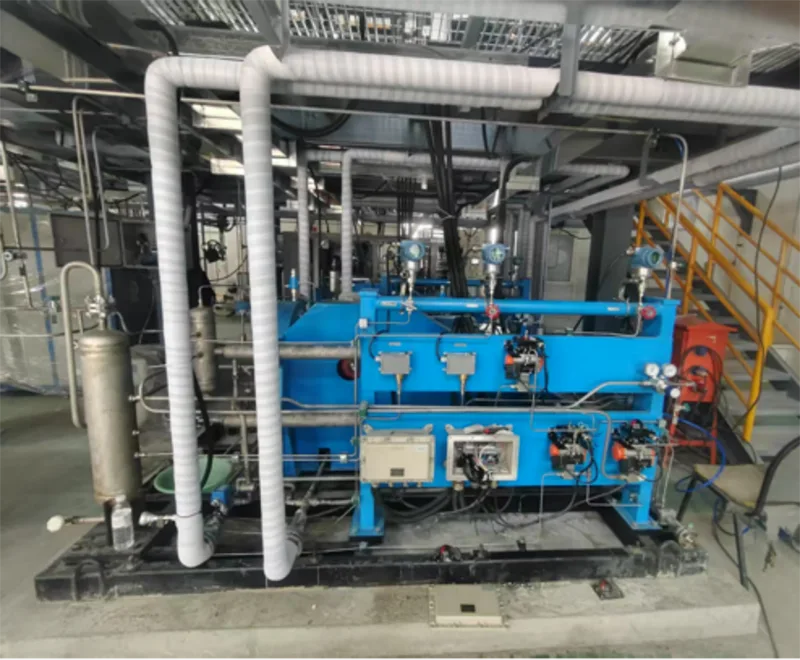

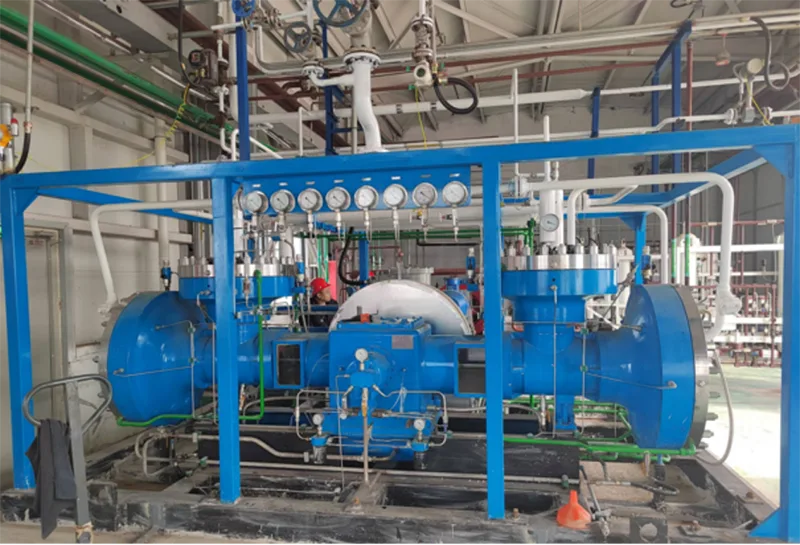

Applicazioni per Impianti Gas Industriali

Supporto tecnico dalla selezione all'operazione

Jinding fornisce supporto tecnico durante tutto il processo di fornitura delle apparecchiature, compresa la selezione del compressore, consulenza tecnica, produzione delle apparecchiature, supporto per l'installazione e la messa in servizio, formazione sul funzionamento e sulla manutenzione, assistenza tecnica remota, assistenza in loco, manutenzione delle apparecchiature, riparazione e fornitura di pezzi di ricambio.

Per i progetti industriali internazionali, il team tecnico può comunicare con i clienti da remoto durante la selezione e il funzionamento delle apparecchiature.

Domande frequenti

Qual è la differenza principale tra il compressore a membrana GL4 e un compressore convenzionale?

La differenza principale è che il diaframma separa il gas compresso dal sistema di azionamento idraulico lubrificato. Il gas non entra direttamente in contatto con l'olio lubrificante durante la compressione.

Perché la serie GL4 utilizza una struttura a forma di L?

La disposizione dei cilindri a L è progettata per migliorare l'equilibrio di potenza e la fluidità di funzionamento combinando le caratteristiche delle disposizioni del compressore verticale e orizzontale.

La serie GL4 è adatta per gas infiammabili o tossici?

Può essere configurato per gas infiammabili, esplosivi, tossici e altri gas speciali. La configurazione effettiva del compressore deve essere determinata in base alle proprietà specifiche del gas e alle condizioni operative.

La serie GL4 utilizza il raffreddamento ad acqua?

SÌ. Il metodo di raffreddamento standard previsto per questa serie è il raffreddamento ad acqua circolante.

Jinding può fornire supporto tecnico dopo la consegna?

SÌ. Jinding fornisce consulenza tecnica, supporto remoto, assistenza per la manutenzione, formazione, servizio tecnico in loco ove richiesto, riparazione delle apparecchiature e supporto per i pezzi di ricambio.
