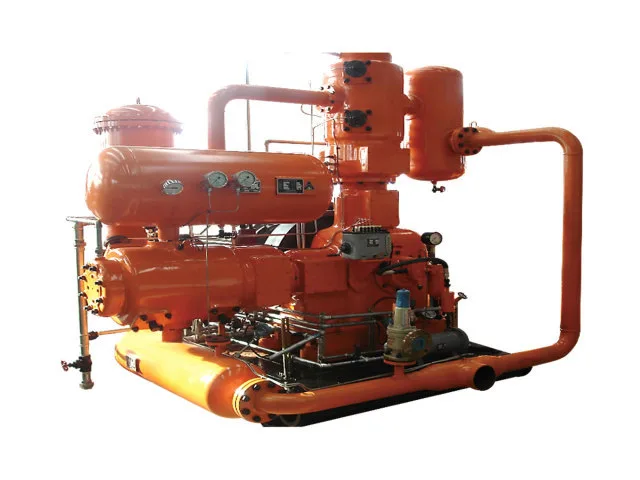

Il compressore a pistoni tipo L è un compressore alternativo sviluppato per il servizio di gas petrolchimico. La sua disposizione meccanica utilizza un corpo macchina integrale, un albero motore in ghisa sferoidale e un sistema di lubrificazione positiva per i componenti della trasmissione. Il pistone e la traversa sono collegati da una struttura filettata.
La serie può essere configurata per un massimo di due stadi di compressione. A seconda del modello selezionato e del gas da comprimere, il cilindro può funzionare con soluzioni senza olio o lubrificate ad olio.
Il corpo principale costituisce la base strutturale del compressore. L'albero motore, il meccanismo della biella e altri componenti mobili operano all'interno di una struttura integrata della macchina.
L'albero motore è realizzato in ferro duttile e trasferisce il movimento rotatorio del motore al meccanismo di compressione alternativa.
Il sistema di lubrificazione serve i componenti meccanici coinvolti nel funzionamento alternativo continuo e fa parte del normale sistema operativo del compressore.
Tra il pistone e la traversa viene utilizzata una connessione filettata. Questo fa parte della disposizione meccanica utilizzata nella struttura del compressore di tipo L e supporta l'assemblaggio dei componenti alternativi.
Il compressore a pistoni di tipo L è costruito nell'ambito della seguente gamma di modelli generali:
· Corsa: 180–240 mm
· Velocità: 420–590 giri/min
· Tensione nominale dello stelo: 42–68 kN
· Carico nominale dello stelo: 42–68 kN
· Potenza motrice: 75–280 kW
· Fasi massime di compressione: 2
· Campo di applicazione principale: Industria petrolchimica
|
Modello |
Pressione di ingresso |
Pressione di uscita |
Portata volumetrica nominale |
Metodo di lubrificazione del cilindro |
Energia |
Velocità |
|
L5,5W-135/2,5-6 |
0.25 |
0.6 |
135 |
Senza olio |
280 |
490 |
|
L5,5W-20/18 |
Pressione atmosferica |
1.8 |
20 |
Senza olio |
200 |
490 |
|
L5,5W-30/0,04-8 |
0.004 |
0.8 |
30 |
Senza olio |
200 |
490 |
|
L5,5W-21/1-40 |
0.1 |
4.0 |
21 |
Senza olio |
200 |
490 |
|
4L-65/-0,4-0,7 |
-0.04 |
0.07 |
65 |
C'è il petrolio |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
Senza olio |
75 |
420 |
|
4LW-12/0,25-8 |
0.025 |
0.8 |
12 |
Senza olio |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
Senza olio |
75 |
420 |
|
4LW-12/22 |
Pressione atmosferica |
2.2 |
12 |
Senza olio |
132 |
420 |
|
4LW-10.5/0.5-13 |
0.05 |
1.3 |
10.5 |
Senza olio |
110 |
420 |
I requisiti di compressione dell'idrogeno possono variare in base alla portata, alla pressione del sistema e alle condizioni del processo a valle. La scelta del compressore dovrebbe basarsi sugli effettivi parametri operativi dell’idrogeno.
Il gas di petrolio, gli idrocarburi leggeri, il gas ricco e altri gas di processo possono richiedere la compressione durante la produzione, il trasferimento o il trattamento del processo.
L'azoto può essere compresso per applicazioni di fornitura di processi industriali e trasferimento di gas.
Il compressore di tipo L può essere preso in considerazione per applicazioni di processo che coinvolgono etilene o propilene, previa conferma dell'effettiva composizione del gas e dei requisiti operativi.
La capacità e l'intervallo di pressione disponibili possono supportare anche progetti di gas industriali che richiedono una configurazione di compressore alternativo.
Jinding produce compressori industriali e apparecchiature per la produzione di acetilene dal 1995.
La sua gamma di prodotti comprende compressori a membrana, compressori a pistoni e compressori a liquido. Gli impianti di produzione dell'azienda coprono la lavorazione meccanica, l'assemblaggio, la saldatura, la verniciatura, il collaudo e lo sviluppo tecnico.
Per i progetti di compressori a pistoni di tipo L, Jinding può fornire supporto per quanto riguarda la selezione delle apparecchiature, la comunicazione tecnica, la produzione e il servizio di follow-up.
La serie è destinata ai gas tra cui idrogeno, azoto, gas di petrolio, gas idrocarburi leggeri, etilene, propilene, gas ricco e gas analitico. La selezione finale deve essere confermata in base alla composizione effettiva del gas e ai requisiti di processo.
Il flusso volumetrico nominale massimo nell'elenco dei modelli fornito è 135 Nm³/min.
No. La maggior parte dei modelli elencati utilizza la lubrificazione del cilindro senza olio, mentre il modello 4L-65/-0.4-0.7 è elencato con lubrificazione a olio.
SÌ. Diversi modelli elencati utilizzano la pressione atmosferica come condizione di ingresso.
SÌ. La gamma fornita comprende condizioni di aspirazione a bassa pressione e un modello con una pressione in ingresso di -0,04 MPa(G).
La pressione di uscita massima elencata è 4,0 MPa(G).
La specifica di progettazione di base consente fino a due stadi di compressione.
Fornire il mezzo gassoso, la pressione di ingresso, la temperatura di ingresso, la pressione di uscita, il flusso di gas richiesto ed eventuali requisiti operativi speciali.
