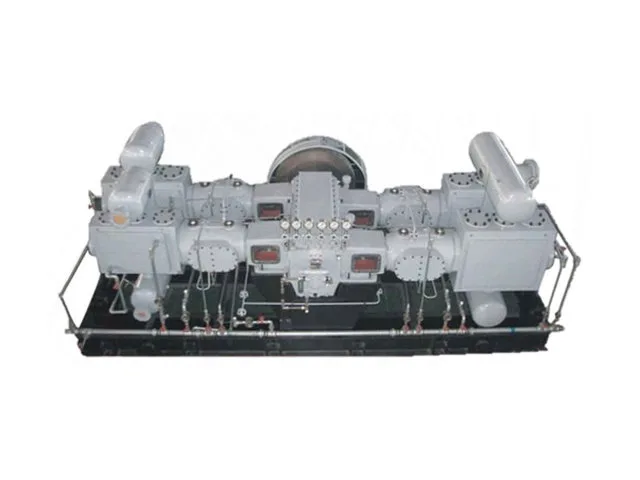

Compressore a pistoni tipo M

Anziché essere limitato a una condizione di pressione o flusso fissa, il compressore a pistoni di tipo M include configurazioni per aspirazione atmosferica, aspirazione di gas a bassa pressione e gas di processo pressurizzato. È inoltre possibile selezionare diverse disposizioni delle bombole in base alla pressione di scarico richiesta, alle proprietà del gas, alla richiesta di flusso e alle condizioni di processo. Il livello massimo di compressione è di quattro stadi.

Per gli impianti petrolchimici e i sistemi di gas industriali che gestiscono volumi considerevoli di gas, la scelta del compressore è solitamente determinata dal servizio operativo completo piuttosto che dalla sola pressione. La gamma M Type è quindi configurata in base alle effettive esigenze di processo di ciascun progetto.

Principali parametri tecnici

La struttura di equilibrio simmetrico

La disposizione del bilanciamento simmetrico è una delle caratteristiche distintive del compressore a pistoni di tipo M.

Durante la compressione alternativa, il pistone e i componenti di collegamento generano continuamente forze di inerzia. Con l’aumento della capacità del compressore e della potenza motrice, il controllo di queste forze diventa sempre più importante per il funzionamento complessivo della macchina. La disposizione simmetrica aiuta a bilanciare il movimento dei componenti alternativi e supporta un funzionamento più fluido sotto grandi carichi di compressione industriale.

Combinata con il corpo del compressore integrale, questa disposizione strutturale fornisce una base meccanica stabile per applicazioni ad alta potenza.

L'albero motore in acciaio forgiato viene utilizzato per sopportare i carichi di trasmissione generati durante il funzionamento continuo, mentre il collegamento semi-idraulico tra il pistone e la traversa supporta il sistema di trasmissione utilizzato nelle configurazioni di compressori più grandi.

Cosa supporta un funzionamento stabile a lungo termine?

Corpo compressore integrale

Il tipo M utilizza una struttura del corpo integrale per fornire rigidità al gruppo compressore e supportare l'allineamento dei principali componenti meccanici.

Albero motore in acciaio forgiato

Per il sistema di trasmissione viene utilizzato un albero motore in acciaio forgiato. Questa costruzione è adatta alle condizioni di carico associate alla compressione del gas ad alta potenza.

Velocità operativa controllata

A seconda della configurazione, i compressori di tipo M funzionano entro un intervallo di velocità compreso tra circa 300 e 490 giri/min. La velocità selezionata corrisponde al modello del compressore e all'attività del processo.

Tecnologia di lubrificazione inversa

La sezione di trasmissione adotta la tecnologia di lubrificazione inversa per supportare i requisiti di lubrificazione dei componenti meccanici in movimento durante il funzionamento.

Collegamento pistone e traversa

La tecnologia di collegamento semiidraulico utilizzata tra il pistone e la traversa fa parte della disposizione meccanica per carichi pesanti del compressore.

Insieme, queste caratteristiche strutturali supportano un funzionamento stabile in applicazioni in cui potrebbe essere necessario che il compressore gestisca grandi volumi di gas e carichi di lavoro industriali sostenuti.

Cilindro lubrificato o senza olio: quale configurazione si adatta al processo?

La serie di compressori a pistoni tipo M comprende configurazioni di cilindri sia lubrificati che senza olio. La scelta appropriata dipende dal gas compresso, dai requisiti del processo, dalle apparecchiature a valle e dai requisiti di pulizia del gas.

Gas di processo per applicazioni di compressione di tipo M

La serie M Type è destinata alle attività di compressione di gas petrolchimici e industriali che coinvolgono una vasta gamma di mezzi di processo. I gas applicabili possono includere:

Idrogeno:Utilizzato nella lavorazione dell'idrogeno, nella raffinazione e in altri sistemi di gas industriali, con la configurazione determinata dalla portata e dalla pressione operativa richieste.

Azoto:Applicato nei sistemi di fornitura di gas industriale, trasferimento di azoto e processi petrolchimici dove devono essere soddisfatti requisiti specifici di pressione e capacità.

Gas di petrolio:Utilizzato nella compressione e nel trasferimento del gas di petrolio, con la selezione dell'attrezzatura in base alla composizione del gas e alle condizioni operative.

Gas idrocarburi leggeri:Possono essere prese in considerazione configurazioni adatte per comprimere idrocarburi leggeri in base alle loro proprietà fisiche e ai requisiti di processo.

Etilene:I requisiti di compressione dipendono dalla portata richiesta, dal rapporto di pressione, dalle proprietà del gas e dalle condizioni di processo.

Propilene:Utilizzato nella lavorazione del propilene e nei relativi sistemi petrolchimici in cui il compressore deve soddisfare i requisiti di flusso e pressione specificati.

Gas ricco:Applicato nella compressione di gas ricchi e nella gestione dei gas di processo, in base alla composizione del gas e alle condizioni operative del sistema.

Gas analitici e altri gas speciali:Queste applicazioni richiedono una valutazione della composizione del gas, delle proprietà fisiche e chimiche, della compatibilità dei materiali e di eventuali requisiti specifici di purezza o sicurezza prima della selezione dell'apparecchiatura.

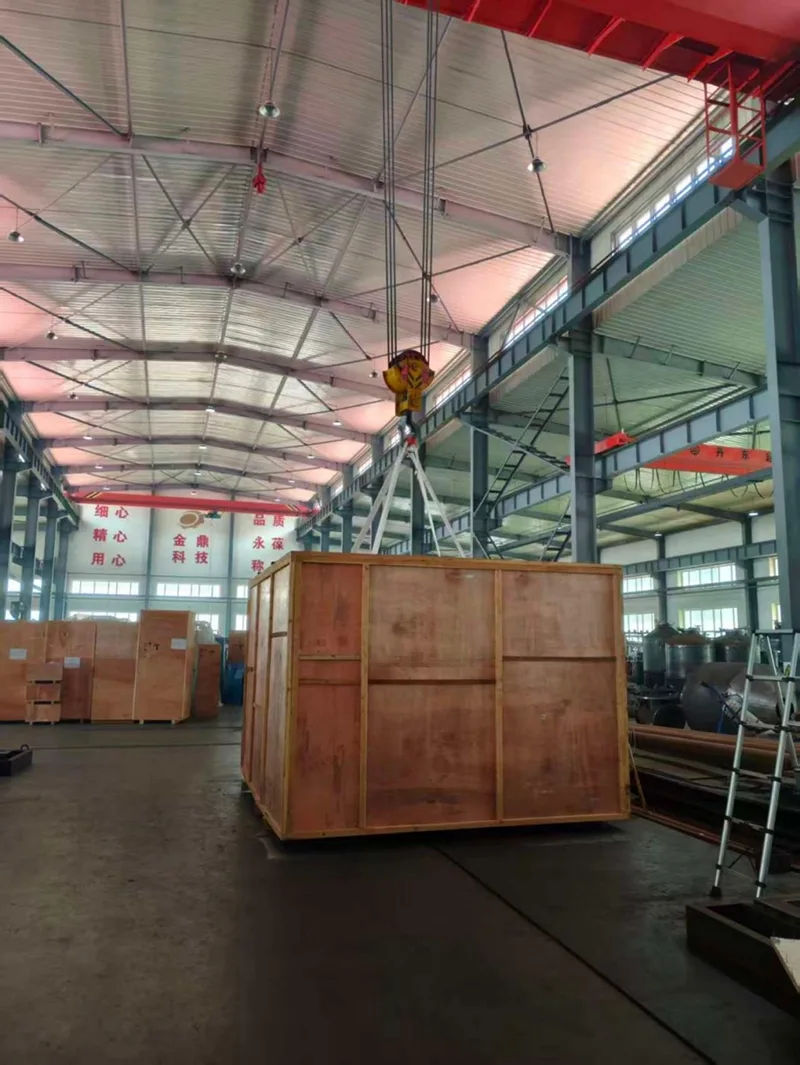

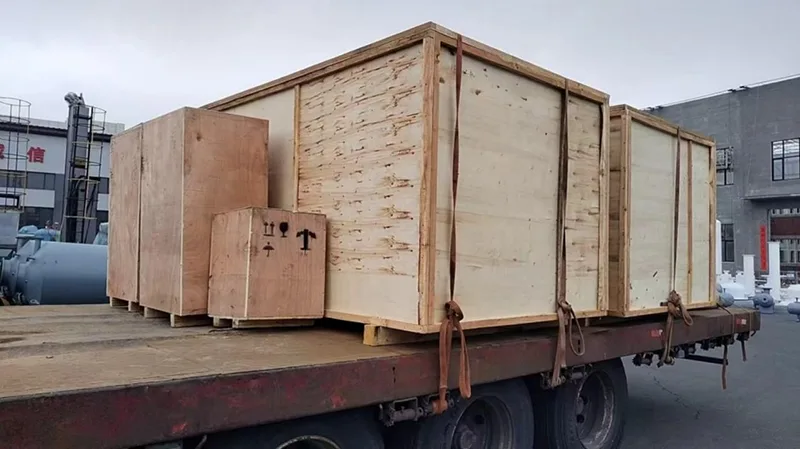

Supporto per la logistica e la consegna delle attrezzature Jinding

I compressori industriali di grandi dimensioni richiedono più della normale spedizione del prodotto. Prima della consegna potrebbe essere necessario prendere in considerazione le dimensioni dell'attrezzatura, il peso, le condizioni di trasporto, le modalità di sollevamento e l'accesso al sito.

Per i clienti che acquistano compressori a pistoni di grandi dimensioni o sistemi di compressione del gas completi, la pianificazione della consegna può essere coordinata con la configurazione dell'apparecchiatura e i requisiti del progetto.

Domande frequenti

1. A cosa serve un compressore a pistoni di tipo M?

Il compressore a pistoni di tipo M è progettato per applicazioni di compressione di gas industriali che richiedono capacità di flusso e prestazioni di pressione adeguate. A seconda della configurazione, può essere utilizzato nei processi chimici, nelle operazioni petrolchimiche, nel trattamento del gas e in altri sistemi di gas industriali.

2. Quali tipi di gas può comprimere?

Il mezzo di gas applicabile dipende dal design del compressore, dai materiali dei componenti, dalla disposizione delle guarnizioni e dalle condizioni operative. I clienti devono fornire la composizione del gas e le proprietà pertinenti per confermare la compatibilità dei materiali e l'idoneità delle apparecchiature.

3. Come scelgo la giusta portata e pressione di scarico?

La selezione del modello dovrebbe considerare la portata del gas richiesta, la pressione di ingresso, la pressione di scarico target, la composizione del gas e le condizioni operative. Fornire questi parametri consente al team di ingegneri di valutare una configurazione adatta.

4. Quante fasi di compressione sono necessarie?

Il numero di stadi richiesto dipende dal rapporto di pressione, dalle proprietà del gas, dai limiti della temperatura di scarico e dai requisiti operativi. La compressione multistadio può essere presa in considerazione quando il processo richiede un aumento sostanziale della pressione.

5. Il compressore è privo di olio?

I requisiti di lubrificazione dipendono dalla configurazione specifica. I clienti devono verificare se il cilindro e gli altri componenti rilevanti utilizzano modelli senza olio o lubrificati, in particolare quando è necessario controllare la contaminazione del gas di processo.

6. Quale sistema di raffreddamento utilizza?

La disposizione del raffreddamento dipende dal modello selezionato, dagli stadi di compressione, dalle proprietà del gas e dalle condizioni operative. La configurazione di raffreddamento appropriata deve essere confermata durante la valutazione tecnica.

7. È possibile personalizzare il compressore per applicazioni specifiche?

La configurazione dell'apparecchiatura può essere valutata in base ai requisiti del progetto, tra cui composizione del gas, portata, pressioni di ingresso e di scarico, disposizione della trasmissione, materiali e sistemi ausiliari. Le opzioni finali di personalizzazione dipendono dalla fattibilità tecnica e dal modello selezionato.

8. Quali informazioni sono necessarie per la selezione del modello e il preventivo?

Fornire il mezzo gassoso, la portata richiesta, la pressione di ingresso, la pressione di scarico target, la temperatura operativa, il ciclo di lavoro, le condizioni del sito ed eventuali requisiti speciali di sicurezza o materiali. Questi dettagli aiutano il team di ingegneri a valutare l'applicazione e a consigliare una configurazione adeguata.
