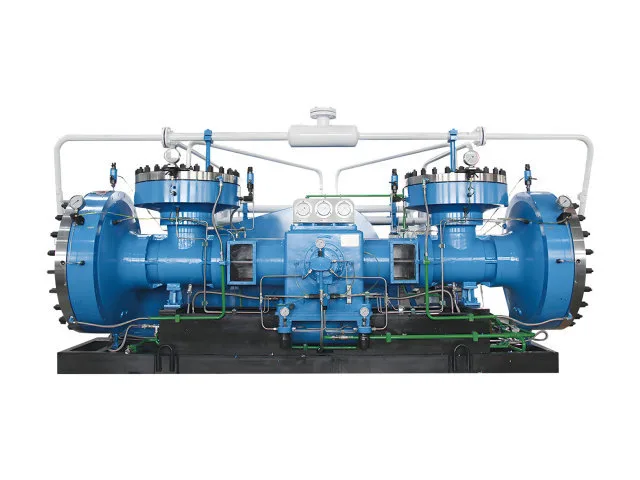

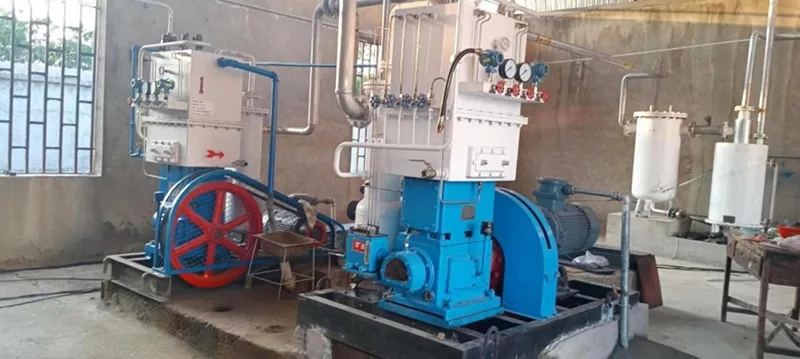

La separazione del gas è una considerazione importante quando si comprimono gas di elevata purezza o speciali. Nel compressore a membrana D, un diaframma separa il gas di processo dal lato idraulico e di lubrificazione del compressore. La compressione del gas avviene attraverso il movimento del diaframma anziché attraverso il contatto diretto del pistone con la camera del gas, contribuendo a prevenire il contatto diretto tra il gas di processo e l'olio lubrificante.
La principale caratteristica strutturale di un compressore a membrana è la separazione tra il gas compresso e il sistema di azionamento idraulico.
In un compressore a pistone convenzionale, il pistone funziona direttamente all'interno della bombola del gas. Un compressore a membrana adotta un approccio diverso. Il diaframma forma una barriera tra la camera del gas e il lato idraulico. Il diaframma si muove grazie all'azionamento idraulico e trasferisce il movimento di compressione al gas senza richiedere il contatto diretto tra il gas di processo e il sistema di lubrificazione.
Questa disposizione è particolarmente rilevante quando il gas da comprimere deve essere tenuto separato dall'olio o dal sistema idraulico.
Il compressore a membrana D utilizza un sistema di compressione a due stadi. Invece di applicare l’aumento completo della pressione in una fase di compressione, il gas passa attraverso due stadi di compressione. Questa disposizione consente ai modelli disponibili di coprire diverse combinazioni di pressione in ingresso, pressione in uscita e flusso di gas.
|
Modello |
Pressione di ingresso MPa(G) |
Presa pressione MPa(G) |
Nominale volumetrico portata (Nm3/h) |
Energia (KW) |
Velocità (giri/min) |
Dimensione L*L*A(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosferico pressione |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0,1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosferico pressione |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosferico pressione |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosferico pressione |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
Il compressore a membrana D può essere configurato per diverse categorie di gas industriali e speciali:
Gas ad elevata purezza
Gas Inerti
Gas infiammabili ed esplosivi
Gas tossici
Altri gas speciali
È progettato per comprimere gas di elevata purezza, inerti, infiammabili, esplosivi, tossici e altri gas speciali con diverse portate e requisiti di pressione.
Un diaframma separa la camera del gas di processo dal sistema idraulico e di lubrificazione, riducendo al minimo il rischio di contatto diretto tra il gas e l'olio lubrificante.
Il gas di processo è isolato dai lati idraulico e di lubrificazione tramite la membrana. Pertanto, l'apparecchiatura viene descritta più accuratamente come se utilizzasse la compressione del gas separata da diaframma piuttosto che classificare l'intera macchina come priva di olio.
La configurazione specificata della Serie D utilizza una disposizione di compressione a due stadi.
I modelli elencati coprono portate nominali da 10 a 2.710 Nm³/h.
I modelli selezionati nella gamma elencata hanno una pressione di uscita massima di 22 MPa(G).
SÌ. La configurazione tecnica specificata utilizza un sistema di raffreddamento ad acqua circolante.
