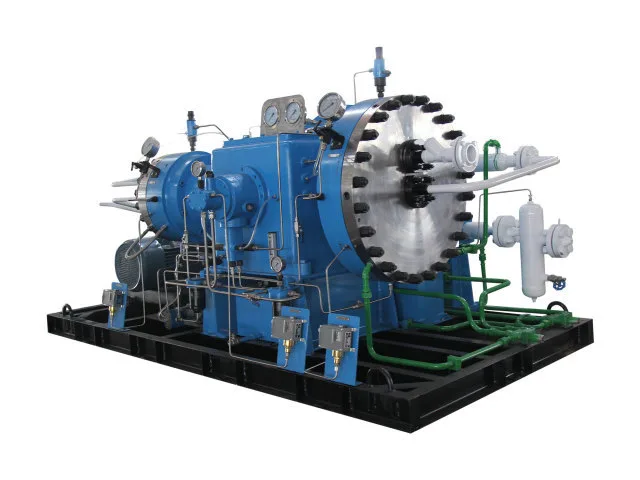

Compressore a membrana GD3

Il nostro compressore a membrana GD3 è sviluppato per progetti in cui i requisiti di flusso e pressione del gas possono variare in modo significativo da un'applicazione all'altra. Le configurazioni disponibili coprono condizioni di aspirazione atmosferica e pressurizzata, mentre i modelli selezionati funzionano a pressioni di scarico superiori a 15 MPa e fino a 35,3 MPa. Invece di limitare la gamma a una classe di pressione fissa, GD3 offre ai progettisti molteplici combinazioni di flusso, pressione di ingresso e pressione di uscita per soddisfare i requisiti effettivi del processo. Per le richieste di progetto, il modello appropriato può essere determinato dalla capacità del gas richiesta e dalle condizioni di pressione piuttosto che dalla sola portata.

modelli di prodotto e parametri principali

Dove si inserisce GD3 nei sistemi di gas industriali

Il compressore a membrana GD3 può essere preso in considerazione per applicazioni di gas industriali in cui il processo richiede una compressione controllata su diversi livelli di pressione.

Le potenziali aree di applicazione includono:

Trattamento del gas industriale

L'ampia gamma di modelli consente di prendere in considerazione il compressore per compiti di aumento pressione, trasferimento e compressione di gas dove il punto operativo richiesto rientra nelle configurazioni GD3 disponibili.

Processi chimici e petrolchimici

È possibile valutare configurazioni che coprono pressioni di aspirazione sia basse che elevate per applicazioni con gas di processo in cui le condizioni di pressione variano tra i sistemi.

Sistemi di gas ad elevata purezza

La configurazione GD3-60/11 fornita elenca gas ad elevata purezza tra i fluidi applicabili, insieme a gas inerti, infiammabili ed esplosivi, tossici e altri gas speciali.

Applicazioni speciali per gas

Laddove il gas abbia particolari requisiti di purezza, sicurezza o compatibilità dei materiali, la configurazione finale del compressore dovrebbe essere esaminata rispetto alla composizione effettiva del gas e alle condizioni operative piuttosto che selezionarla esclusivamente dal nome del modello.

GD3 Ingegneria, produzione e supporto tecnico

Le configurazioni dei compressori a membrana specifiche per il progetto richiedono ingegneria, produzione e supporto tecnico coordinati. Jinding valuta i requisiti applicativi durante la selezione delle apparecchiature e li accompagna attraverso le fasi di produzione e test per supportare l'implementazione del progetto.

Con sede a Dandong, Liaoning, Cina, Jinding integra lavorazione meccanica, assemblaggio, saldatura, verniciatura, test, ricerca e sviluppo e servizio clienti nella sua principale base di produzione. Le strutture includono più di 100 macchine per lavorazione e collaudo, un'officina di lavorazione e assemblaggio di 6.000 m², un'officina di saldatura e verniciatura di 3.000 m² e un centro di ricerca e sviluppo e assistenza clienti di 2.600 m².

I servizi tecnici coprono la selezione delle apparecchiature, la consulenza tecnica, la progettazione ingegneristica, la produzione e la fornitura, l'installazione e la messa in servizio, la formazione sul funzionamento e sulla manutenzione, il supporto tecnico remoto e in loco, l'ispezione, la riparazione e la fornitura di pezzi di ricambio.

Per i progetti di compressori a membrana GD3, questo supporto integrato aiuta a collegare la valutazione tecnica iniziale con la consegna delle apparecchiature e la successiva assistenza. I dati applicativi possono informare le decisioni di configurazione, mentre la produzione, i test e l'assistenza tecnica supportano l'apparecchiatura attraverso l'installazione e il funzionamento.

Domande frequenti

1. Qual è il range di portata del compressore a membrana GD3?

L'elenco dei modelli GD3 forniti copre flussi di gas da 20 a 500 Nm³/h. L'esatta portata disponibile dipende dalla combinazione selezionata di pressione di aspirazione e scarico.

2. Quali modelli GD3 raggiungono circa 15 MPa?

Diverse configurazioni raggiungono 15 MPa o superiori. Gli esempi includono GD3-20/160 a 15,7 MPa, GD3-30/160 a 15,7 MPa, GD3-55/2 ～ 150 a 14,7 MPa, GD3-80/13 ～ 200 a 19,6 MPa e GD3-100/9-220 a 21,6 MPa.

3. GD3 può comprimere il gas dalla pressione atmosferica?

SÌ. Diversi modelli elencati utilizzano una pressione di aspirazione di 1 atm, inclusi GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 e diverse altre configurazioni.

4. In che modo la pressione di aspirazione influisce sulla scelta del modello GD3?

La pressione di aspirazione è uno dei parametri chiave di selezione. La gamma comprende aspirazione atmosferica, pressioni positive basse come 0,01–0,1 MPa, pressioni di aspirazione più elevate come 1,2–2,0 MPa e configurazioni fino a 5,0 MPa. La condizione di aspirazione richiesta deve quindi essere fornita insieme alla pressione di scarico e alla portata target.

5. Quali gas può gestire GD3?

La specifica GD3-60/11 fornita elenca gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. Per un gas specifico, i materiali finali, le guarnizioni e la configurazione a contatto con il fluido devono essere confermati rispetto alla composizione del gas e alle condizioni operative.

6. Quali potenze sono disponibili per i motori?

I modelli GD3 forniti mostrano potenze motore di 15, 18,5, 22, 30, 37 e 45 kW. La scelta effettiva del motore dipende dalla configurazione del compressore e dal punto di funzionamento.

7. Qual è la pressione di scarico massima indicata per GD3?

La pressione di scarico più alta nei dati del modello fornito è 35,3 MPa, indicata su GD3-70/35-360 e GD3-120/50-360.

Richiedi la selezione e il preventivo del modello GD3

Se conosci le condizioni di flusso e pressione del gas richieste, Jinding può aiutarti a restringere la gamma GD3 a una configurazione di compressore adatta.

Invia il mezzo gassoso, la portata, la pressione di aspirazione, la pressione di scarico e i requisiti operativi a Jinding per la revisione tecnica, la selezione del modello e il preventivo.
