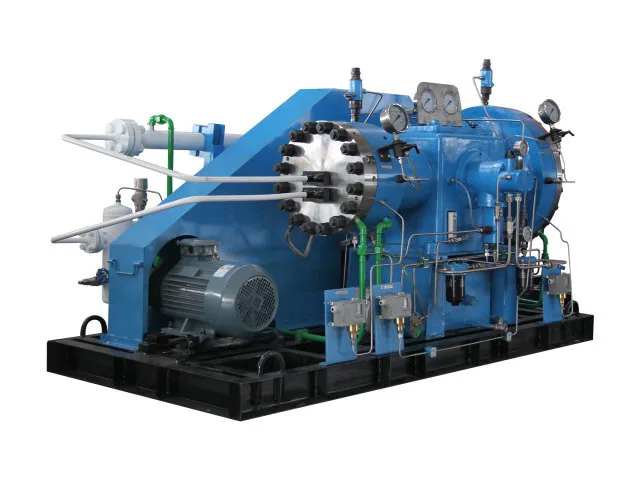

Compressore a membrana GD2

Compressore a membrana GD2 focalizzato su flussi di gas relativamente bassi e funzioni di compressione ad alta pressione. I modelli forniti coprono portate di gas da 10 a 72 Nm³/h, con pressioni di aspirazione che vanno dalla pressione atmosferica a 1,2 MPa e pressioni di scarico fino a 15,7 MPa. Diversi modelli combinano flusso, pressione di aspirazione, pressione di scarico e potenza del motore in modi diversi, consentendo di adattare il compressore al processo reale anziché selezionarlo solo in base alla capacità. I mezzi specificati includono gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali.

Intervallo di capacità e pressione di scarico GD2

La serie GD2 è adatta alle attività di compressione del gas che combinano requisiti di flusso moderati con aumenti sostanziali di pressione.

Secondo le specifiche elencate, la capacità varia da 10 a 72 Nm³/h, mentre le configurazioni selezionate raggiungono pressioni di scarico di 14,7–15,7 MPa.

Questo profilo operativo rende la serie GD2 degna di considerazione per le applicazioni che richiedono l'erogazione di gas ad alta pressione senza una grande portata volumetrica. Il modello appropriato dipende dalla portata richiesta, dalla pressione di ingresso, dalla pressione di scarico target e dalle proprietà del gas.

Cifre chiave dell'intervallo

Portata: 10–72 Nm³/h

Pressione di scarico massima elencata: 15,7 MPa

Pressione di aspirazione: atmosferica fino a 1,2 MPa nei modelli forniti

Potenza motore: 7,5–18,5 kW tra le configurazioni elencate

Velocità indicata: 400–430 giri/min per GD2-20/12

Settori in cui è possibile applicare GD2

Impianti Gas Industriali

Il compressore a membrana GD2 può essere preso in considerazione per compiti dedicati di compressione del gas e aumento della pressione in cui la capacità richiesta rientra nell'intervallo 10-72 Nm³/h.

Processi petrolchimici e chimici

I gas speciali e i gas di processo possono richiedere una compressione controllata prima di entrare in un'altra fase del processo. La selezione del modello dovrebbe basarsi sulla composizione effettiva del gas e sulle condizioni di pressione.

Applicazioni elettroniche e di gas ad elevata purezza

Laddove la purezza del gas è un requisito di processo importante, la compressione a membrana fornisce una configurazione in cui il gas di processo è separato dal lato idraulico e di lubrificazione del compressore.

Sistemi di gas da ricerca e da laboratorio

L'intervallo di capacità relativamente mirato può adattarsi a determinati sistemi di ricerca, test e fornitura di gas specializzati in cui la domanda di gas è inferiore ma è richiesto un aumento sostanziale della pressione.

Applicazioni speciali per gas

Per i gas infiammabili, esplosivi, tossici o altrimenti speciali, la configurazione del compressore deve essere rivista in base alle proprietà del gas, alla pressione di esercizio, alla temperatura, ai requisiti di tenuta e ai requisiti di sicurezza applicabili.

Produzione e supporto tecnico di Jinding

La scelta di un compressore a membrana è solo una parte di un progetto di gas industriale. Jinding combina la produzione di attrezzature con il supporto tecnico e post-vendita, consentendo ai clienti di ottenere assistenza tecnica oltre il preventivo iniziale dell'attrezzatura.

La sua principale base di produzione si trova a Dandong, Liaoning, Cina, con centri di vendita tecnici a Shenyang e Pechino.

Jinding ha 203 dipendenti, di cui 105 tra professionisti e personale tecnico, con una capacità produttiva annua di oltre 500 compressori a membrana.

Supporto tecnico prima e dopo la consegna

Per un progetto GD2, il supporto tecnico può coprire:

1. Selezione del compressore

2. Consulenza tecnica

3. Progettazione tecnica

4. Produzione e fornitura di attrezzature

5. Installazione e messa in servizio

6. Formazione sul funzionamento e sulla manutenzione

7. Supporto tecnico remoto o in loco

8. Ispezione, manutenzione e riparazione

9. Fornitura di pezzi di ricambio

Le certificazioni di gestione e relative ai prodotti di Jinding includono ISO 9001, ISO 14001, ISO 45001, ISO 27001 e CE, insieme al rating di credito aziendale AAA e alla certificazione del servizio post-vendita a cinque stelle.

Domande frequenti

Qual è l'intervallo di flusso del compressore a membrana GD2?

I modelli GD2 forniti coprono portate nominali da 10 a 72 Nm³/h.

Quali modelli GD2 raggiungono circa 15 MPa?

In questo intervallo di pressione rientrano diverse configurazioni. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 e GD2-25/4–160 sono elencati con una pressione di scarico di 15,7 MPa, mentre GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 e GD2-40/5–150 sono elencati a 14,7 MPa.

GD2 può comprimere il gas dalla pressione atmosferica?

SÌ. Le configurazioni GD2-20/12, GD2-10/160 e GD2-10/150 fornite specificano la pressione di aspirazione atmosferica.

In che modo la pressione di aspirazione influisce sulla scelta del modello?

La pressione di aspirazione modifica l'aumento di pressione richiesto dal compressore. Dovrebbe quindi essere considerato insieme al flusso di gas e alla pressione di scarico richiesta quando si seleziona un modello GD2.

Quali gas può gestire GD2?

Le specifiche fornite elencano gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. La compatibilità e la configurazione finali dipendono dalle effettive proprietà del gas e dalle condizioni operative.

Quali potenze motore sono disponibili?

I modelli GD2 forniti includono configurazioni motore da 7,5 kW, 15 kW e 18,5 kW.

Jinding può fornire una configurazione personalizzata?

Jinding può esaminare il mezzo gassoso, la portata, la pressione di aspirazione, la pressione di scarico e altre condizioni operative per consigliare una configurazione adeguata. I requisiti non standard possono essere discussi durante la selezione tecnica.
