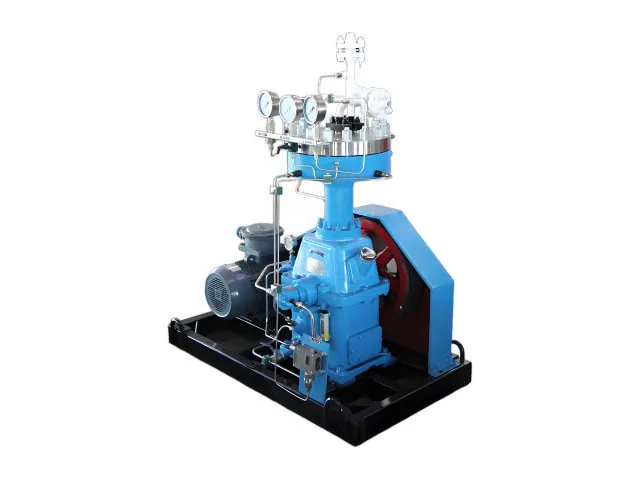

Compressore a membrana GZ1

Un diaframma separa la camera di compressione dal sistema idraulico e di lubrificazione all'interno del compressore a membrana GZ1. Il gas viene compresso dal movimento del diaframma anziché da un pistone che opera direttamente nella camera del gas, il che impedisce all'olio di entrare nel percorso del gas. Essendo un compressore monostadio, GZ1 è disponibile in configurazioni che vanno dal servizio ad alta pressione a basso flusso alle applicazioni a flusso più elevato con rapporti di pressione moderati. La selezione si basa sulla combinazione effettiva di flusso di gas, pressione di aspirazione, pressione di scarico, temperatura e proprietà del gas.

Modello del prodotto e parametri principali

Quali problemi di compressione del gas può risolvere GZ1?

Prevenire il contatto dell'olio con il gas compresso

Per i sistemi di gas ad elevata purezza, il mantenimento della pulizia del gas può essere più importante del semplice raggiungimento della pressione di scarico richiesta. Il GZ1 utilizza un diaframma per separare la camera del gas dalle sezioni idraulica e di lubrificazione. Il gas compresso rimane quindi sul lato gas della membrana invece di passare attraverso una camera di compressione lubrificata ad olio.

Questa configurazione è utile laddove il trascinamento di olio potrebbe influire sulla qualità del gas, sulle apparecchiature a valle o sul processo stesso.

Alta pressione con flusso di gas relativamente basso

Alcuni sistemi a gas richiedono un aumento sostanziale della pressione senza richiedere una grande portata di gas. Le configurazioni GZ1 coprono questo tipo di servizio, inclusi modelli come GZ1-3/10–160, GZ1-5/13–200 e GZ1-20/10–500.

Il GZ1-20/10–500, ad esempio, è specificato per 20 Nm³/h con una pressione di aspirazione di 1 MPa e una pressione di scarico di 49 MPa. La selezione del modello dipende ancora dalle proprietà effettive del gas e dalle condizioni operative.

Corrispondenza di diverse condizioni di pressione a monte

La gamma GZ1 non si limita all'aspirazione a pressione atmosferica. I modelli disponibili includono pressioni di ingresso da condizioni di bassa pressione a fonti di gas notevolmente pressurizzate, comprese configurazioni a 1,0, 1,3, 3,0, 5,0, 13,0 e 14,0 MPa.

Ciò offre agli ingegneri più opzioni quando integrano il compressore con una fornitura di gas, un serbatoio di stoccaggio o una linea di processo esistente.

Gestione di gas speciali e pericolosi

I gas ad elevata purezza, i gas inerti, i gas infiammabili ed esplosivi, i gas tossici e altri gas speciali richiedono guarnizioni, materiali e controlli operativi adeguati. Il principio di compressione del diaframma fornisce una camera del gas chiusa e separa il gas dal sistema di lubrificazione.

Per fluidi speciali, la composizione del gas e le proprietà fisiche e chimiche devono essere esaminate prima di confermare la configurazione del compressore. La compatibilità dei materiali e le condizioni operative fanno parte del processo di selezione.

Selezione di un compressore attorno al processo reale

Non è possibile selezionare con precisione un modello di compressore basandosi solo sulla portata. Due sistemi con lo stesso flusso di gas possono richiedere configurazioni del compressore completamente diverse se la pressione di aspirazione, la pressione di scarico, la composizione del gas o la temperatura di funzionamento differiscono.

Jinding può valutare i dati operativi completi e consigliare una configurazione GZ1 adatta in base alle condizioni di flusso e pressione del gas richieste.

Imballaggio, carico e consegna

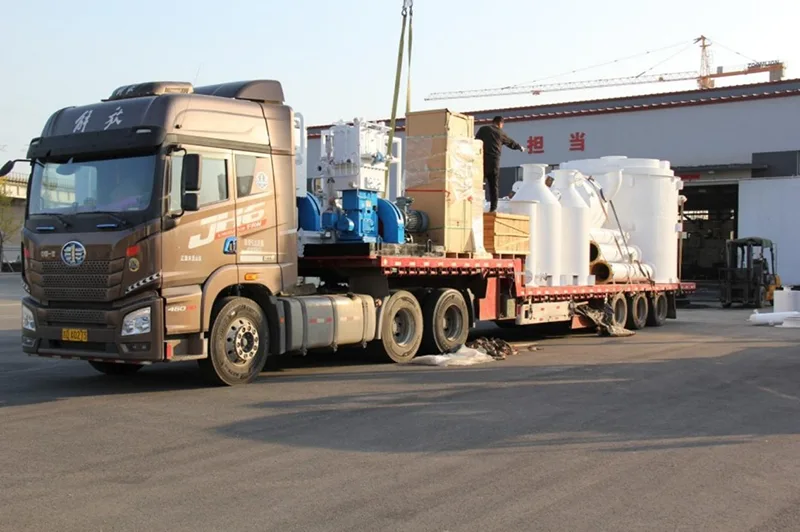

Jinding gestisce la preparazione e la consegna dei compressori a membrana in base alla configurazione dell'apparecchiatura e ai requisiti di trasporto. Prima della spedizione, il compressore viene preparato per il carico e la disposizione dell'attrezzatura viene verificata rispetto ai requisiti di spedizione.

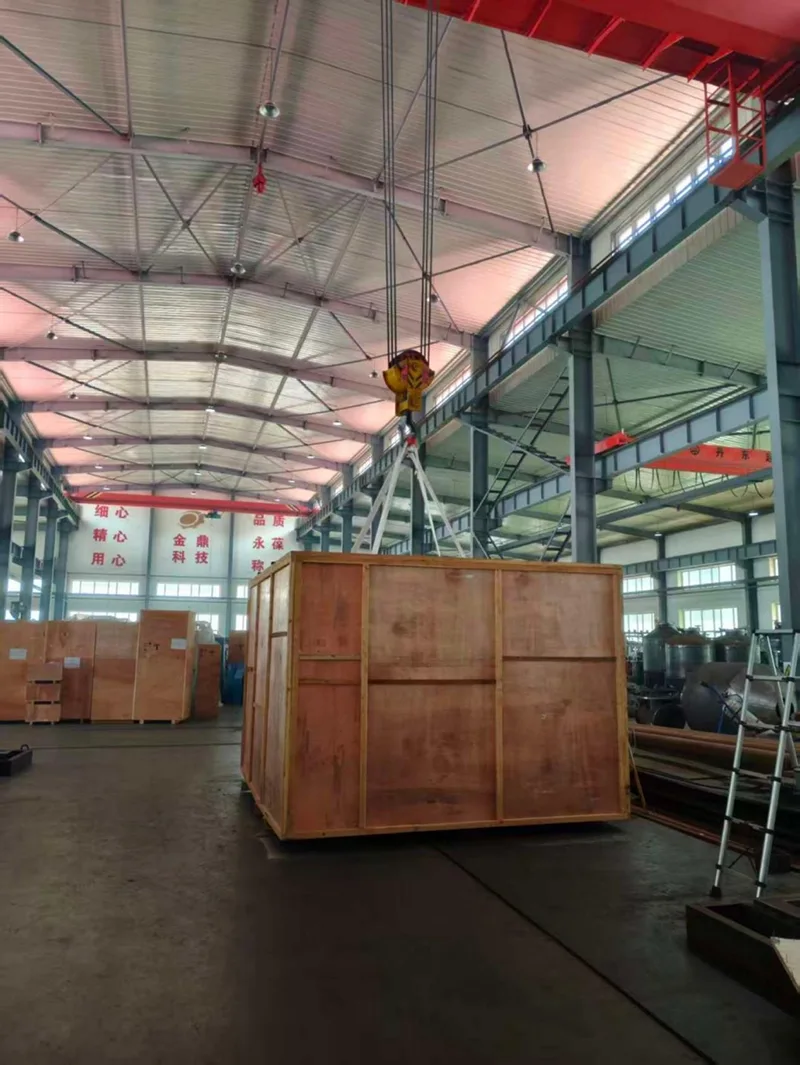

Per le unità di compressione industriali più grandi, il carico e il trasporto richiedono soluzioni di sollevamento adeguate e un posizionamento sicuro durante il trasporto. Il processo di consegna può essere coordinato in base alle dimensioni dell'attrezzatura, alla destinazione e alle esigenze del cliente.

Domande frequenti

1. Quali gas può comprimere il compressore a membrana GZ1?

Le configurazioni GZ1 possono essere utilizzate per gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. La composizione effettiva del gas deve essere esaminata prima di selezionare i materiali e la configurazione del compressore.

2. Qual è la pressione di scarico massima della serie GZ1?

Tra i modelli forniti, GZ1-20/10–500 raggiunge una pressione di scarico di 49 MPa. Altri modelli coprono diversi intervalli di pressione, pertanto è necessario selezionare il modello appropriato in base alle condizioni di flusso e di ingresso richieste.

3. GZ1 può comprimere gas ad elevata purezza senza contaminazione di olio?

Il diaframma separa la camera del gas dalle sezioni idraulica e di lubrificazione, quindi normalmente il gas compresso non entra in contatto diretto con l'olio lubrificante. Ciò rende la configurazione adatta a molte applicazioni con gas ad elevata purezza.

4. GZ1 può essere utilizzato per gas infiammabili o tossici?

Sì, la serie GZ1 può essere configurata per applicazioni selezionate con gas infiammabili, esplosivi e tossici. Poiché le proprietà del gas variano in modo significativo, prima della selezione è necessario fornire la composizione del gas, la pressione operativa, la temperatura e i dati fisici e chimici rilevanti.

5. Come scelgo il modello GZ1 corretto?

Iniziare con la portata, la pressione di aspirazione e la pressione di scarico richieste. Anche la composizione del gas, la temperatura di ingresso e i requisiti operativi sono importanti. Jinding può quindi abbinare queste condizioni con le configurazioni GZ1 disponibili.

6. Quali informazioni devo fornire quando richiedo un preventivo per GZ1?

Fornire la pressione e la temperatura di ingresso, la pressione di scarico richiesta, la portata volumetrica, il mezzo compresso e i requisiti operativi. Per i gas speciali, fornire la composizione del gas e le relative proprietà fisiche e chimiche in modo che la configurazione del compressore possa essere valutata correttamente.
