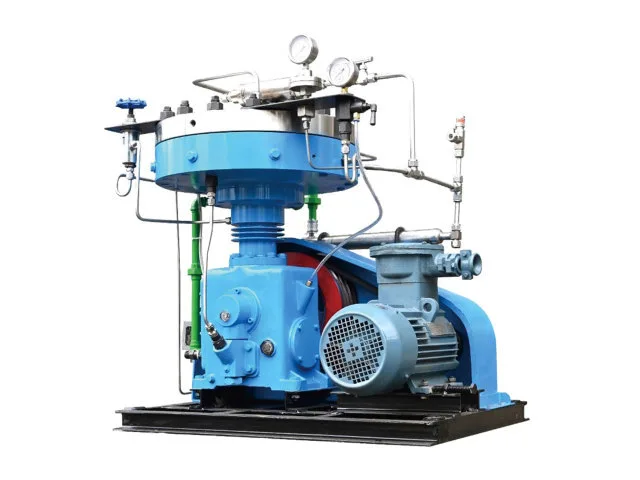

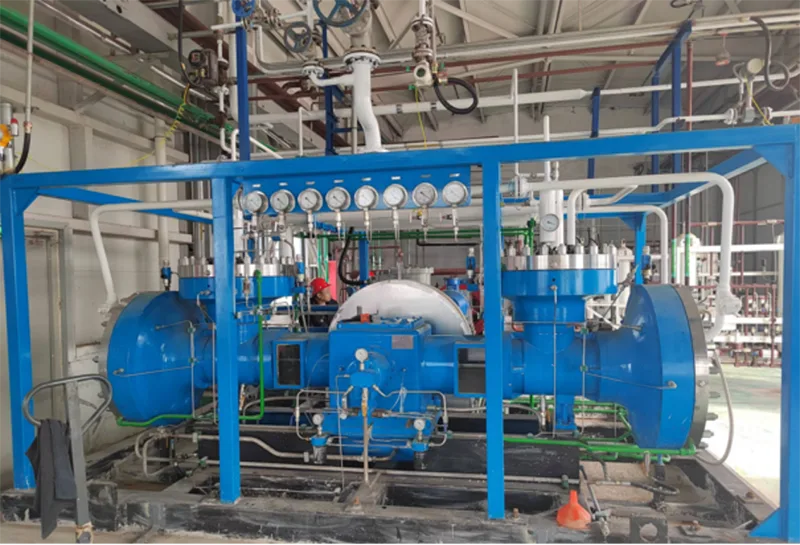

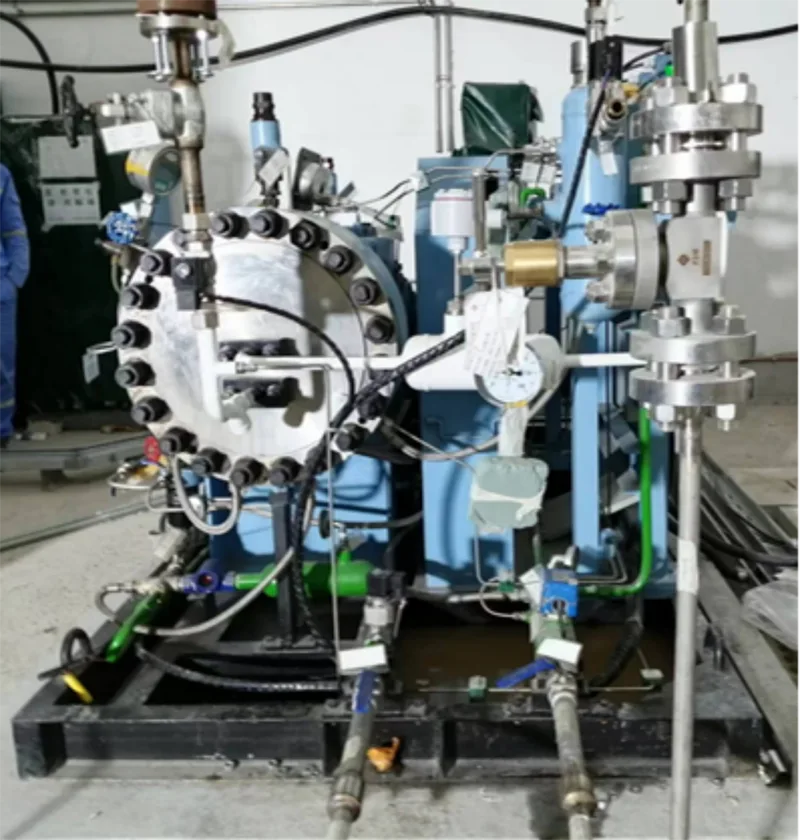

Compressore a membrana Z

Il compressore a membrana Z utilizza un diaframma flessibile per separare la camera del gas dalle sezioni idraulica e meccanica del compressore. Durante il funzionamento, la membrana si muove con l'olio idraulico per modificare il volume della camera del gas e completare il ciclo di aspirazione e compressione. Poiché il gas compresso rimane separato dall'olio lubrificante, il percorso del gas è adatto per applicazioni in cui sono importanti la purezza del gas, la tenuta controllata o la compatibilità speciale del gas. La disposizione a Z e la configurazione a stadio singolo forniscono una pratica piattaforma di attrezzatura per questi compiti di compressione.

Percorso del gas senza olio

Per la compressione a diaframma, la purezza del gas dipende in gran parte dal mantenimento della camera del gas separata dal sistema di lubrificazione. Il diaframma costituisce la barriera di lavoro tra il gas compresso e l'olio idraulico, pertanto l'olio lubrificante non entra nella camera del gas durante il normale funzionamento.

Questa disposizione rende il compressore a membrana Z adatto ai gas in cui il trascinamento di olio o il contatto con mezzi lubrificanti potrebbero influenzare le apparecchiature a valle, la qualità del prodotto o le condizioni del processo. È particolarmente rilevante per i sistemi di gas ad elevata purezza e speciali.

Sigillatura per servizio gas speciale

La camera del gas chiusa e la separazione del diaframma forniscono un percorso di compressione controllato per i gas che richiedono un'attenta manipolazione. Le configurazioni della serie Z possono essere utilizzate per gas inerti nonché per gas infiammabili, esplosivi, tossici e altri gas speciali selezionati, previa verifica del materiale richiesto e delle condizioni operative.

Raffreddamento e funzionamento continuo

Il compressore a membrana Z utilizza il raffreddamento ad acqua circolante per controllare la temperatura operativa durante la compressione del gas. I requisiti di raffreddamento dipendono dal gas, dal rapporto di pressione, dalla portata e dalle condizioni operative, pertanto la configurazione di raffreddamento finale deve essere adattata al modello selezionato e all'attività del processo.

I modelli disponibili funzionano a circa 400–420 giri/min, a seconda della configurazione. Le potenze nominali vanno da 3 kW per le unità compatte a basso flusso a 30 kW per i modelli a flusso più elevato nell'attuale gamma della serie Z.

Parametri tecnici

Applicazioni industriali tipiche

Il compressore a membrana Z può essere configurato per diversi compiti di compressione del gas in:

· Sistemi di fornitura di gas ad elevata purezza

· Gestione di gas speciali e rari

· Processi chimici e petrolchimici

· Sistemi di idrogeno e altri gas legati all'energia

· Attrezzature per laboratori e prove gas

· Sistemi di riempimento e recupero gas

· Compressione di gas inerte

· Applicazioni selezionate di gas infiammabili o esplosivi

· Manipolazione di gas tossici o altrimenti pericolosi

· Sistemi di trattamento del gas ad alta pressione

La configurazione effettiva del compressore dipende dalle proprietà del gas, dalle condizioni di pressione, dal flusso richiesto e dai requisiti operativi del sito.

Configurazione tecnica

Domande frequenti

1. Quali gas può gestire un compressore a membrana Z?

La serie Z può essere configurata per gas di elevata purezza, inerti, infiammabili ed esplosivi, tossici e altri gas speciali. La composizione del gas e le condizioni operative devono essere riviste prima di selezionare il compressore.

2. Il gas compresso entra in contatto con l'olio lubrificante?

No. Il diaframma separa la camera del gas dalle sezioni idraulica e di lubrificazione, impedendo il normale contatto diretto tra il gas compresso e l'olio lubrificante.

3. Qual è la pressione di uscita massima disponibile nei modelli della serie Z elencati?

Tra i modelli forniti, GZ-1.1/21-270 ha una pressione in uscita di 27 MPa(G). La pressione applicabile dipende dal modello selezionato, dalle condizioni di ingresso e dal flusso richiesto.

4. La serie Z è adatta per gas ad elevata purezza?

SÌ. La camera del gas isolata dal diaframma mantiene il gas compresso separato dal sistema di lubrificazione, rendendo il compressore adatto a molte applicazioni con gas ad elevata purezza.

5. Di quali informazioni ha bisogno Jinding per un preventivo?

Jinding ha bisogno della pressione e della temperatura in ingresso, della pressione in uscita, della portata richiesta, della composizione del gas, dei requisiti operativi e, per i gas speciali, dei dati relativi alle proprietà fisiche e chimiche.

6. Come faccio a scegliere tra i diversi modelli della serie Z?

Il modello deve essere selezionato in base alla combinazione di tipo di gas, pressione di ingresso, pressione di uscita, portata e condizioni operative. Jinding può consigliare la configurazione appropriata dopo aver esaminato i dati di processo completi.
