Compressore a membrana GZ2

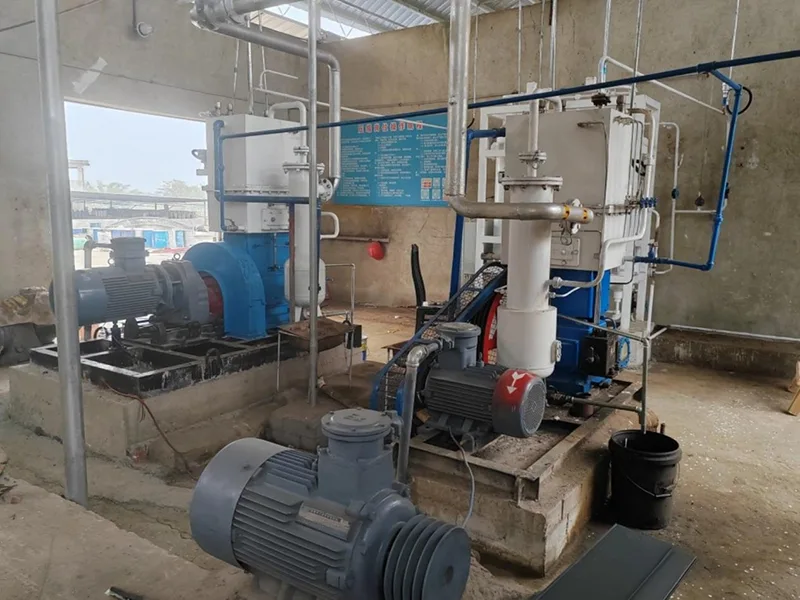

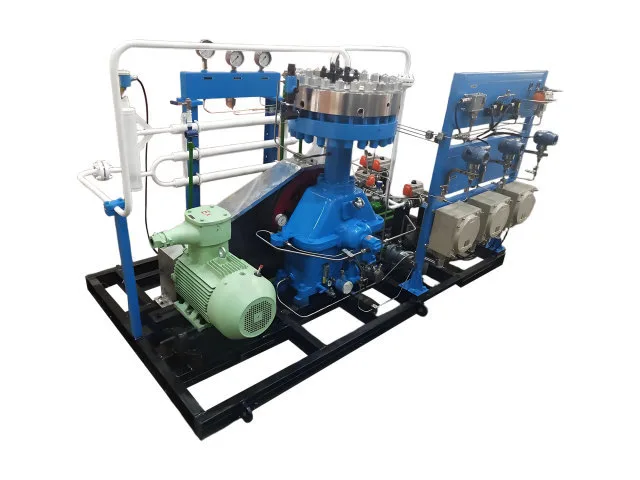

La compressione del gas nelle applicazioni con gas speciali richiede più di un rapporto di pressione adeguato. La camera di compressione deve rimanere pulita, il percorso del gas deve essere adeguatamente sigillato e il sistema idraulico deve mantenere le condizioni richieste per il movimento della membrana. Il compressore a membrana GZ2 utilizza una configurazione di livello 1 a forma di Z in cui il motore aziona l'albero motore e la biella, il pistone agisce sull'olio idraulico e l'olio idraulico aziona il diaframma attraverso il suo movimento alternativo. Le valvole di aspirazione e scarico controllano il flusso di gas durante ciascun ciclo di compressione, mentre il sistema di compensazione dell'olio mantiene il volume di olio richiesto nel cilindro.

Come GZ2 mantiene stabile la compressione della membrana

Il motore trasferisce la potenza all'albero motore tramite una puleggia. L'albero motore e la biella convertono quindi il movimento rotatorio in movimento alternativo del pistone nel cilindro dell'olio.

Il movimento del pistone modifica la pressione dell'olio idraulico dietro il diaframma. Il diaframma segue questo cambiamento di pressione e si muove avanti e indietro all'interno della testata. Durante la corsa di aspirazione, la camera del gas si espande e aspira il fluido attraverso la valvola di aspirazione. Durante la corsa di compressione, il volume della camera diminuisce e il gas viene compresso prima di uscire attraverso la valvola di scarico.

Il gas stesso rimane sul lato opposto del diaframma rispetto all'olio idraulico. Questa disposizione consente alla trasmissione meccanica e al sistema di lubrificazione di funzionare senza immettere olio lubrificante direttamente nel percorso del gas compresso.

Compensazione dell'olio durante il funzionamento continuo

Una piccola quantità di olio idraulico può andare persa durante il normale movimento del pistone attraverso lo spazio attorno all'anello del pistone, alla parete del cilindro e alla scanalatura dell'anello. Se questa perdita non viene compensata, le condizioni idrauliche richieste per il corretto movimento della membrana possono cambiare gradualmente.

Il compressore a membrana GZ2 utilizza una pompa dell'olio di compensazione per rifornire l'olio durante il processo di aspirazione del diaframma. La pompa fornisce una quantità di olio leggermente superiore alla perdita prevista. L'olio in eccesso viene restituito al basamento attraverso una valvola di regolazione della pressione, che controlla la pressione dell'olio alla fine della corsa di compressione.

Questa disposizione di compensazione dell'olio aiuta a mantenere il volume dell'olio idraulico e la pressione necessari per il funzionamento stabile del diaframma durante il servizio continuo del compressore.

Purezza e tenuta del gas

Il diaframma separa completamente il cilindro dal cilindro dell'olio. Il mezzo compresso pertanto non entra direttamente in contatto con l'olio lubrificante, riducendo il rischio di contaminazione dell'olio nel flusso di gas.

La camera di compressione è formata dalla superficie della testata e dalla membrana come una cavità chiusa. Insieme alla disposizione delle valvole di aspirazione e scarico, ciò fornisce un percorso del gas controllato e buone prestazioni di tenuta.

Queste caratteristiche sono particolarmente utili per i gas la cui purezza, contenimento o compatibilità devono essere attentamente controllati, compresi i gas di elevata purezza, rari e preziosi, corrosivi, tossici, infiammabili ed esplosivi.

Configurazione tecnica

Servizio gas e idoneità per l'industria

Il compressore a membrana GZ2 è adatto ai sistemi di gas in cui il processo di compressione deve mantenere un percorso del gas pulito e un contenimento controllato. Il diaframma separa il mezzo compresso dall'olio idraulico, rendendo il compressore adatto per applicazioni che coinvolgono gas speciali e ad elevata purezza, nonché fluidi pericolosi o corrosivi selezionati.

Le aree di servizio comuni includono fornitura di gas ad elevata purezza, lavorazione di gas speciali, gestione di gas rari e preziosi, produzione chimica e petrolchimica, sistemi di gas di laboratorio, apparecchiature per test di gas e processi di gas ad alta pressione. Per i gas infiammabili, esplosivi, tossici o corrosivi, la configurazione finale deve essere confermata rispetto alla composizione effettiva del gas e alle condizioni operative.

Informazioni richieste per la selezione GZ2

Quando si richiede un compressore a membrana GZ2 a Jinding, fornire le seguenti informazioni operative:

Pressione e temperatura di aspirazione

Pressione di scarico richiesta

Portata volumetrica richiesta

Mezzo compresso

Requisiti operativi e di installazione

Composizione del gas e proprietà fisico-chimiche per fluidi speciali

Per i gas con caratteristiche corrosive, tossiche, infiammabili, esplosive o altrimenti insolite, informazioni complete sul mezzo sono importanti per valutare la compatibilità dei materiali e la configurazione appropriata del compressore.

Domande frequenti

1. In che modo GZ2 mantiene l'olio lubrificante lontano dal gas compresso?

Il diaframma forma una barriera completa tra la camera del gas e il cilindro dell'olio. Il gas rimane nella camera di compressione e non entra direttamente in contatto con l'olio idraulico e lubrificante.

2. Perché GZ2 utilizza una pompa dell'olio di compensazione?

Una piccola quantità di olio può fuoriuscire dal cilindro dell'olio durante il normale funzionamento del pistone. La pompa dell'olio di compensazione compensa questa perdita e fornisce una quantità di olio leggermente superiore alla perdita prevista. L'olio in eccesso viene restituito attraverso la valvola di regolazione della pressione.

3. GZ2 è adatto per gas ad elevata purezza?

SÌ. Il diaframma separa il gas compresso dal sistema di lubrificazione, contribuendo a impedire l'ingresso di olio lubrificante nel percorso del gas. Ciò rende GZ2 adatto a molte applicazioni di gas speciali e ad elevata purezza.

4. Quali gas possono essere compressi da GZ2?

I mezzi specificati includono gas ad elevata purezza, gas inerti, gas infiammabili ed esplosivi, gas tossici e altri gas speciali. Anche i gas rari, preziosi, corrosivi e ad alta pressione possono essere presi in considerazione dopo aver verificato le loro proprietà specifiche.

5. GZ2 utilizza la compressione a stadio singolo?

SÌ. GZ2 utilizza una configurazione monostadio di Livello 1 con una disposizione strutturale a forma di Z.

6. Quali informazioni sono necessarie prima di ordinare un compressore a membrana GZ2?

Jinding ha bisogno della pressione e della temperatura di ingresso, della pressione di scarico, della portata richiesta, della composizione del gas e dei requisiti operativi. Per i gas speciali, dovrebbero essere forniti anche i dati sulle proprietà fisiche e chimiche in modo che la configurazione del compressore possa essere valutata adeguatamente.
