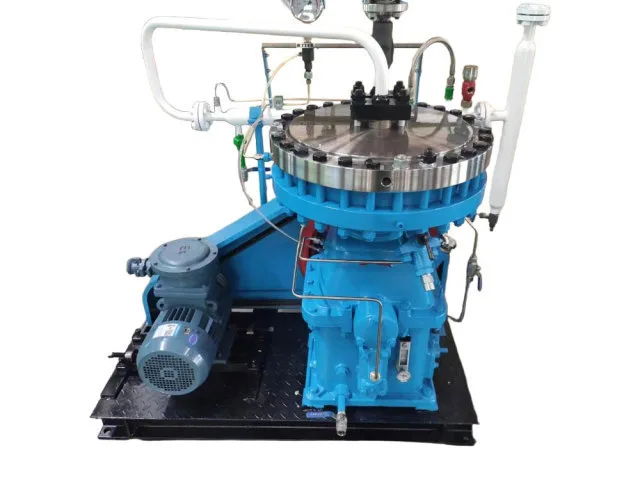

Compressore a membrana GZ3

Un compressore di gas deve soddisfare le condizioni di entrambi i lati del processo. Il compressore a membrana GZ3 offre diverse combinazioni di pressione in ingresso, pressione in uscita e portata del gas in modo che l'apparecchiatura possa essere selezionata in base al processo effettivo piuttosto che in base a un singolo servizio standard. La gamma comprende unità compatte per quantità di gas relativamente piccole nonché configurazioni con portata maggiore, mentre diversi modelli sono destinati ad aumenti sostanziali di pressione. Ciò rende la gamma GZ3 applicabile alle attività di boosting, pressurizzazione e trasferimento del gas in cui la purezza del gas e la compressione controllata sono importanti.

Modelli di prodotto e parametri principali

Selezione del giusto intervallo di pressione e flusso

La scelta di un compressore a membrana GZ3 richiede l'abbinamento del modello sia al flusso di gas richiesto che alle pressioni di ingresso e di scarico. Il solo numero di modello non fornisce informazioni sufficienti per determinare se una configurazione è adatta a un particolare processo.

Per applicazioni con pressione di aspirazione vicina alla pressione atmosferica, modelli come GZ3-20/13, GZ3-25/7, GZ3-30/12 e GZ3-40/10 coprono diversi requisiti di flusso di gas a pressioni di scarico relativamente basse.

Quando il gas in ingresso è già pressurizzato, il rapporto di compressione richiesto cambia. Ad esempio, GZ3-45/0.5-10 funziona con una pressione di ingresso di 0,05 MPa e una pressione di scarico di 1,0 MPa, mentre GZ3-50/16-150 gestisce una pressione di ingresso di 1,6 MPa e una pressione di scarico di 14,7 MPa.

Per le applicazioni a pressione più elevata, l'ingresso potrebbe già essere di diversi MPa. GZ3-40/70-450 è specificato per una pressione di aspirazione di 7,0 MPa e una pressione di scarico di 44,1 MPa. GZ3-90/100-340 funziona da 9,8 MPa in ingresso a 33,3 MPa in scarico.

Questi esempi illustrano perché la portata non deve essere considerata isolatamente. La pressione di ingresso, la pressione di scarico target e la capacità di gas richiesta devono essere valutate insieme per identificare una configurazione adeguata.

Elaborare i dati per confermare prima di ordinare

Prima di specificare un compressore a membrana GZ3, fornire le condizioni operative effettive e i requisiti di processo. Queste informazioni aiutano a determinare il modello e la configurazione appropriati, tra cui:

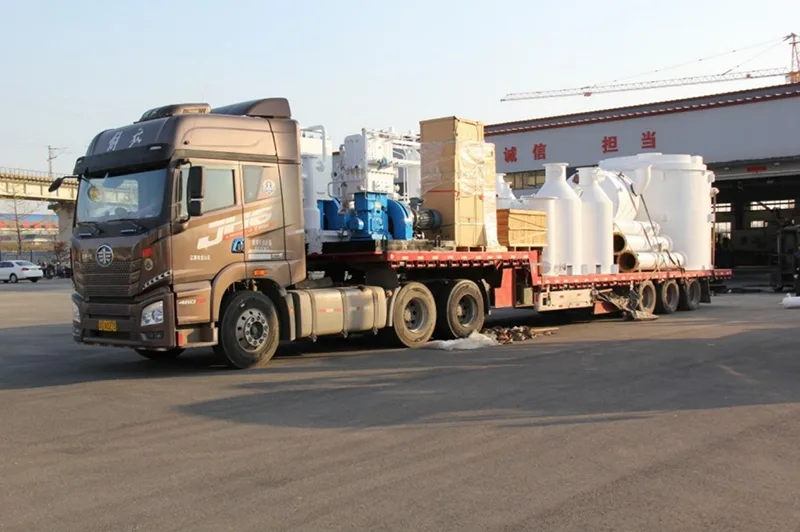

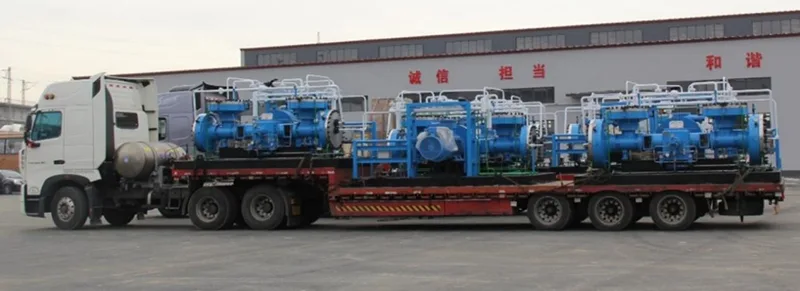

Dall'officina Jinding al cantiere

Per le apparecchiature industriali, la consegna è parte integrante della fornitura e non un aspetto secondario. Dopo che il compressore è stato completato e preparato per la spedizione, l'unità viene movimentata in base alle sue dimensioni e al suo peso, assicurata per il trasporto e caricata per la consegna al sito del cliente.

Per i progetti all'estero, l'organizzazione finale dell'imballaggio e del trasporto deve essere confermata in base alla configurazione del compressore, al percorso di spedizione e ai requisiti di destinazione.

Dove viene utilizzato GZ3

Il compressore a membrana GZ3 può essere preso in considerazione per sistemi di gas che coinvolgono:

·Compressione del gas ad elevata purezza

·Sistemi di fornitura di gas speciali

·Pressurizzazione di gas inerte

·Movimentazione di gas rari e preziosi

·Gas di processo chimico

·Impianti gas petrolchimici

·Servizio gas infiammabili ed esplosivi

·Manipolazione di gas tossici

·Compressione di gas corrosivo

·Apparecchiature per gas ad alta pressione

·Sistemi di laboratorio e analisi gas

Domande frequenti

1. Quali portate sono disponibili nella gamma GZ3?

I modelli forniti vanno da 12 a 240 Nm³/h. È disponibile anche una configurazione della gamma 60–90 Nm³/h elencata come GZ3-60～90/7～10-60.

2. Qual è la pressione di scarico massima dei modelli GZ3 elencati?

La pressione di scarico massima elencata è 44,1 MPa per GZ3-40/70-450. GZ3-12/36-410 raggiunge 40,2 MPa.

3. GZ3 può funzionare con una fonte di gas pressurizzato?

SÌ. Diversi modelli hanno condizioni di aspirazione pressurizzata. GZ3-90/100-340, ad esempio, viene specificato con una pressione di aspirazione di 9,8 MPa.

4. GZ3 è adatto quando il gas deve rimanere esente dall'olio del compressore?

Il diaframma separa la camera del gas dal sistema dell'olio, impedendo il contatto diretto tra il gas compresso e l'olio lubrificante.

5. Come faccio a scegliere tra un modello GZ3 ad alta portata e ad alta pressione?

Iniziare con il flusso di gas richiesto, quindi confrontare la pressione di aspirazione effettiva e la pressione di scarico richiesta. Un'applicazione ad alto flusso con un piccolo aumento di pressione è un funzionamento del compressore diverso da un'applicazione a basso flusso che richiede decine di MPa all'uscita.

6. Cosa devo inviare a Jinding per un preventivo GZ3?

Fornire il nome e la composizione del gas, la portata, la pressione e la temperatura di aspirazione, la pressione di scarico richiesta, le condizioni operative ed eventuali requisiti speciali riguardanti purezza, materiali, tenuta o gestione di gas pericolosi. Jinding può quindi determinare la configurazione GZ3 appropriata.
